李茂輝,華文松
0.前言棉織物具有手感柔軟、穿著舒適、透氣性好等特點(diǎn)，卻存在容易起皺等缺點(diǎn)。因此，對(duì)棉織物進(jìn)行抗皺整理，以改善織物彈性，提高棉織物抗皺性能。但用傳統(tǒng)的整理劑2D對(duì)棉進(jìn)行免燙整理時(shí)，在服用、洗滌的過(guò)程中易釋放出甲醛。由于甲醛是致癌物質(zhì)，各國(guó)對(duì)織物上的甲醛的釋放量多作了嚴(yán)格的規(guī)定。解決問(wèn)題的途徑有兩條：一是用無(wú)甲醛的整理劑［1，2］，如環(huán)化合物，包括雙醚、1，2雙乙烷、丁二烯二氧化物等，但是反應(yīng)條件苛刻，要用到高效催化劑；或用檸檬酸、馬來(lái)酸、丁烷四羧酸(BTCA)，其中BTCA效果最佳，但反應(yīng)條件苛刻，成本太高，很難應(yīng)用于現(xiàn)實(shí)生產(chǎn)；另一途徑是用傳統(tǒng)的整理劑，但通過(guò)改進(jìn)工藝降低甲醛的釋放，使達(dá)到各種標(biāo)準(zhǔn)，這條途徑實(shí)施簡(jiǎn)單，成本相對(duì)較低，是比較可行的。本實(shí)驗(yàn)采用聚氨基甲酰磺酸鹽(PCS)［3］加醚化2D為免燙整理劑，獲得滿(mǎn)意的效果，焙烘溫度比BTCA大大降低，可以用于成衣免燙，而且其成本介于BTCA和2D之間，應(yīng)用現(xiàn)實(shí)。

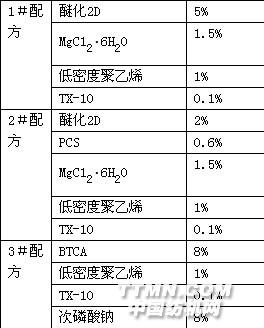

1.實(shí)驗(yàn)1.1實(shí)驗(yàn)設(shè)備和材料YG026型強(qiáng)力測(cè)試儀、ZBD型白度儀、YG541B織物折皺彈性?xún)x、721分光光度計(jì)帆布(32／2×16，白坯)醚化2D、MgC12·6H2O、低密度聚乙烯、TX-10、PCS、BTCA、次磷酸鈉1.2測(cè)試方法1.2.1按GB／T3919-1997測(cè)定。1.2.2折皺回復(fù)角的測(cè)試方法：按國(guó)家標(biāo)準(zhǔn)GB／T3819-1997測(cè)定織物的折皺回復(fù)角，每種試樣測(cè)四經(jīng)緯，取平均值，即為織物折皺回復(fù)角。1.2.3把整理過(guò)的織物折疊成8層(以不透光為原則)，在白度儀上測(cè)織物的經(jīng)、緯向白度各三次，取平均值，即為整理過(guò)的織物的白度。1.2.4甲醛含量按GB／T2912-1997，用分光光度計(jì)測(cè)定。1.3整理配方和工藝。1.3.1整理劑配方.jpg)
1.3.2整理工藝1＃工藝(適用于1＃和2＃配方)二浸二軋F(tuán)Y烘干(8
2.結(jié)果和討論在本實(shí)驗(yàn)中，采用低密度聚乙烯作為柔軟劑。它對(duì)提高織物的撕破強(qiáng)力和耐磨強(qiáng)度特別有效，而且具有耐高溫不泛黃、不影響特白型織物的白度和染色、印花織物的色光等優(yōu)點(diǎn)［4］2.1強(qiáng)力從表1可以看出，在用醚化2D工藝時(shí)，織物的經(jīng)向和緯向的強(qiáng)力損傷都較大，而采用(PCS+醚化2D)工藝和BTCA進(jìn)行處理時(shí)，強(qiáng)力的損傷有大幅度的減小，(PCS+醚化2D)工藝的強(qiáng)力損傷比BTCA工藝的還要小。表1 各整理方法的強(qiáng)力損傷.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
