手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

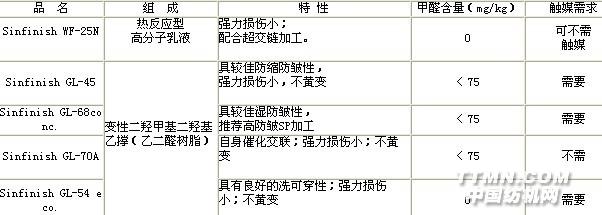

上海澤星1 前言： 長年來纖維素纖維一直是衣料品使用的主要素材之一，但其易縮易皺的性質是該纖維最大的弱點。關于易皺問題，在物理上是利用將皺紋拉平固定的方式來處理，但隨著時間的延長，抗皺效果會逐漸消失。因此開發了樹脂整理加工藥劑，將防縮和防皺等問題一并予以改善。隨著家庭洗衣機，滾筒式干衣機等電器制品的登場，尺寸穩定性，防縮性，易洗免燙性能的要求也愈來愈提高，因此加工藥劑、配方和工藝也逐漸改變。 近年來，在原有樹脂整理軋-烘-焙工藝的基礎上，出現了新的濕態交聯工藝和SP加工（Super Cure Finish）。這些加工方法，進一步提高了整理織物的干濕折皺回復性能及耐壓燙性能，同時又能使織物具有柔軟的風格。而且，這些加工方式是在室溫或低溫下進行焙烘，有利于節能。本文主要介紹我司的防皺樹脂，針對纖維素纖維及其混紡織物的免燙加工。2 防皺樹脂介紹 近年來，紡織品生態要求日益嚴格，Oeko tex標準100對織物上的游離甲醛量規定為75mg/kg以下。我們公司的防皺樹脂產品，從低游離甲醛型到無游離甲醛型非常齊備，其詳細的產品性能如表1所示。表1 防皺樹脂的產品性能3 加工工程的分類現行的抗皺整理方法主要有三種：即預焙烘 (Precure)、后焙烘(Postcure)和成衣加工(Garment Finish)。以前多采用預焙烘法，由印染廠來完成。3.1 預焙烘 (Precure)3.1.1 干態交聯 天然纖維素纖維的樹脂整理一般采用干態交聯工藝，在近乎絕對干燥的條件下使纖維進行交聯。其工藝流程如圖1所示。3.1.2 潮態交聯 在標準狀態下天然纖維素纖維的含水率為7%-9%，如果能在此條件下使纖維交聯，可獲得自然的風格，并可有效抑制纖維脆化，因此潮態交聯工藝是理想的提高織物防皺性的方法。其工藝流程見圖2。織物經浸軋后，于70-90℃(不要超過90℃)下烘至一定的含水率(棉織物為7%-10
