手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

免燙整理可改善純棉織物的服用性。但單獨使用樹脂進行免燙整理交聯時，高溫和酸性催化劑會促進纖維素大分子降解，使得整理后織物的強力下降比較嚴重。純棉薄織物的基礎強力絕對值較低，免燙整理后織物強力下降會更嚴重。因此，既保證達到免燙效果又不降低織物強力保留率是企業生產中急需解決的問題。 聚氨酯(PU)是分子結構中含有一NHcOO一單元的高分子化合物，它具有良好的成膜性和彈性，在免燙整理中作為添加劑，可以明顯提高織物的回彈性，減少強力損失。 本試驗將聚氨酯和免燙樹脂復配，用于免燙整理，研究了相關工藝條件和影響因素 刮，以使整理后的織物具有高強力保留率和理想的免燙效果。1 試驗部分1．1 材料和儀器織物14．8 tex×14．8 tex 524根／10 cm x283根／10 cm半漂平紋棉織物。藥品免燙樹脂整理劑LT，水溶性聚氨酯交聯劑PU95，水溶性聚氨酯交聯劑PU2F(上海市紡織科學研究院)。設備KLFH—K型軋車，電子天平(上海光正醫療儀器有限公司)，YG541 B型織物折皺彈性測試儀(寧波紡織儀器廠)，Pro—Tear織物撕破強力機(美國Thwing—Albert公司)，HIOKS萬能強力機(英國Hounsfield公司)。1．2 測試方法 織物斷裂強力和斷裂伸長率采用H10KS萬能強力機，按GB／T 3923．1一l997《紡織品織物拉伸性能第一部分：斷裂強力和斷裂伸長率的測定條樣法》進行測試，測織物3經3緯，分別取平均值。 織物撕破強力 采用Pro．Tear織物撕破強力機，按GB／T 3917．1—1997《紡織品織物撕破性能第l部分：撕破強力的測定沖擊擺錘法》進行測試，測織物3經3緯，分別取平均值。 織物折痕回復性采用YG541B折皺彈性儀，按GB／T 3819-1997(紡織品織物折痕回復性的測定回復角法》測

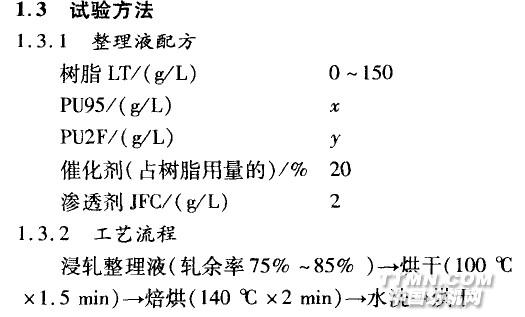

定織物的折皺回復角，每種試樣測5經5緯，各取平均值。 織物白度按GB／T 8424．2 001《紡織品色牢度試驗相對白度的儀器評定方法》測試。測織物不同位置的白度3次，取平均值。1．3 試驗方法2 結果與討論2．1 整理劑對棉織物各項性能的影響2．1．1 免燙樹脂整理劑LT的用量 不加聚氨酯，按1．3．2節對棉織物進行免燙整理，考察不同用量樹脂IJT時對織物白度、折皺回復性能、斷裂強力以及撕破強力的影響，結果見表1。 表1 樹脂LT的用量對織物性能的影響
