手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

隨著先進復合材料加工工藝的發展，人們對于復合材料結構的完整性和連續性要求越來越高. 采用復合材料預成型技術可以生產出高性能的復合材料部件，而對于形狀復雜的曲面結構，常常要求復合材料增強體具有較強的成型能力和保型能力.關于二維紡織復合材料成型的研究報道有很多[1~6]，集中在簡單形狀的變形. 而對于預成型體制備工藝中預定型織物的保型性能還研究得很少. 預定型織物是指將干態蓬松態的織物結構借助特殊的定型材料進行預定型處理，從而使織物最大化地保持所需要的形狀，確保裝模過程中織物的形狀和結構保持不變. 織物的保型性能，是指織物在不起拱或不起摺的前提下，直接適應曲面的變形，并能保持這個形狀的能力. 二維平面織物在變形為三維曲面形狀的過程中，纖維的取向和排列均會發生變化，而這些變化對制品的各種性能，尤其是力學性能有一定影響，并最終影響制品的形狀保持能力；另外織物的變形是有限的，超過這個限度便會產生折疊、起皺等嚴重缺陷，使制品不能使用. 因此，研究二維織物的保型性，具有十分重要的意義. 本實驗從預定型織物的保型性方面入手，主要研究定型劑濃度對二維預定型機織物保型性能的影響，并評價其保型效果.1 實驗部分1.1 試樣的制備本實驗所用原材料采用T300 3 K碳纖維的5 枚緞紋織物和斜紋織物，織物密度均為7 根/cm. 采用北京航空材料研究院研制的定型劑對織物進行預定型處理：將定性劑采用溶液法溶于丙酮，分別配置成占織物干重4.5%、8%、15%的溶液，均勻涂刷于織物上，隨后采用室溫晾干的方式脫去溶劑. 試樣尺寸為30mm×80 mm. 1、2 保型性測試由于保型性能的大小暫時還不能量化，要評價一種織物保型性能的好壞就必須找出與其相對應的可測量指標. 對于預定型織物這一特殊材料的彎曲回彈性目前尚無適用的測試方法標準，而這一性能又是能夠反映保型性能的一個重要指標，因此參照標準GB/T

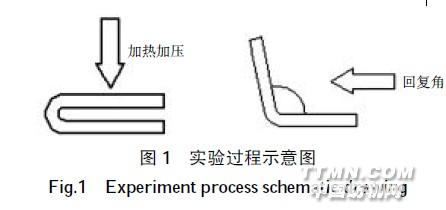

3819-1997 紡織品折痕回復性的測定-回復角法，采用折皺回復角來表征織物的變形回復性：將織物在不同角度下折疊加壓并加熱5 min，然后在同樣壓力下冷卻3 min，繼而移去負荷，隨后試樣慢慢出現張角，用量角器測量卸除負荷后不同時間的折皺回復角.折皺回復角的松弛過程如圖1 所示.2 實驗結果與分析2.1 定型劑濃度對回復角度的影響圖2 為采用不同濃度的定型劑處理后預定型織物回復角的蠕變規律.由圖2 可以看出，隨著定型劑濃度的增加，預定型織物的回復角度變化逐漸緩慢，即形狀保持能力的穩定性增強. 從圖2 中還可得知，隨著定型劑濃度的增加，預定型織物的回復角度逐漸減小. 這是因為隨著預定型織物含膠量的增加，纖維束之間以及纖維與纖維之間的粘結作用也逐漸提高.由此可見使用定型劑制備預定型織物時應盡可能選擇較大的定型劑濃度，不過還要考慮到定性劑在織物中的滲透性，否則會產生定型劑分布不均的現象.
