手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

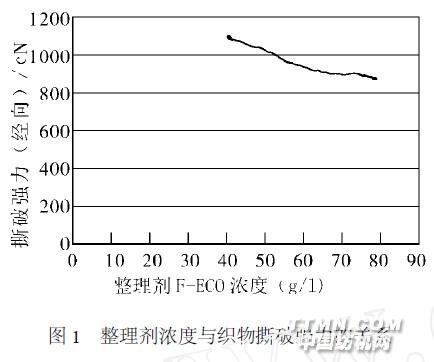

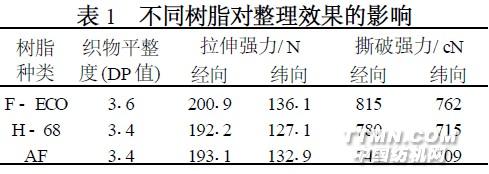

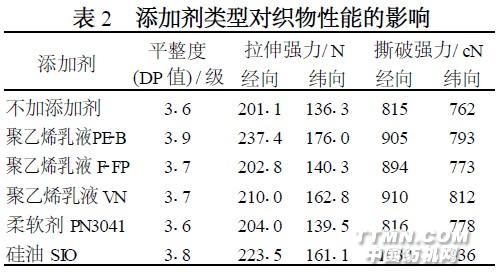

提高棉織物的抗皺性的方法是樹脂整理。近年來, 由于環境保護和能源綜合利用問題的提出, 樹脂整理劑向著低能耗、無污染的方向發展。由于不同的樹脂整理劑會產生不同的效果, 因此選擇適宜樹脂整理劑及其添加劑助劑等, 優化工藝條件, 是提高棉織物抗皺整理效果的關鍵。本文通過選用合適的樹脂整理劑和添加劑, 進行工藝優化, 對純棉織物進行防皺整理, 以達到高級襯衫的要求。1 試驗材料及方法1、1 材料經向密度144 根/ 10cm , 緯向密度86 根/ 10cm;經向紗支50tex , 緯向紗支50tex ; 1/ 2 斜紋純棉半漂布, 織物克重109g/ m2 , 布面pH 值5.94。1、2 整理工藝流程浸軋樹脂整理液( 軋液率65 %) →預烘(100 ℃) ----拉幅烘干(150 ℃×3min) --防縮。113 測試方法斷裂拉伸強力采用ASTMD5034 方法測定, 撕破強力采用ASTMDl424 方法測定, DP 級采用AATCC135 方法測定。2 結果與討論2、1 不向樹脂整理的影響樹脂整理劑是由多種組分復配而成的, 樹脂初縮體或反應性交聯劑是主要成分, 其次還有催化劑、滲透劑、柔軟劑、熱塑性樹脂乳液等輔助成分。選擇樹脂整理劑FixapretF - ECO 及配套助劑、H - 68 及配套助劑、AF 及配套助劑進行試驗。試驗結果見表1。由表1 知, F - ECO 樹脂整理織物的平整度最好DP 值最大, 拉伸強力和撕破強力也較好, 因此選用樹脂整理劑F - ECO 做進一步試驗。2、2 整理劑濃度的影響整理劑的濃度過高, 會使織物的強力下降(見圖1 ) 。但是,整理劑的濃度過低,織物的抗皺性差。2、3 添加劑的影響采用添加劑改善織物的整理效果, 表2 例舉了幾種添加劑的使用效果。從表2 看出, 不同添加劑對整理后織物的性能有很大的影響。加入添加劑

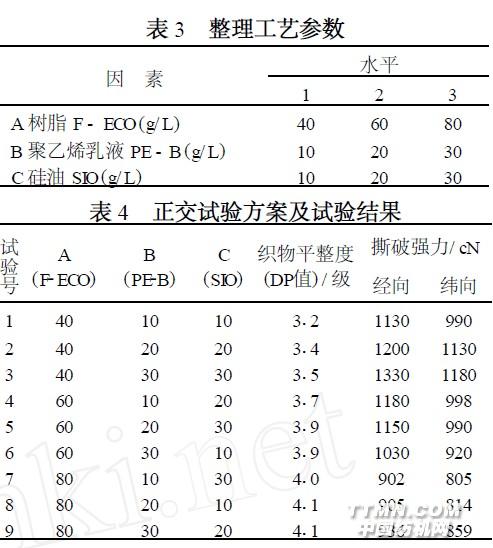

后, 織物的各項性能, 如防皺性能、斷裂強力、撕破強力都有提高。綜合來看, 聚乙烯乳液以PE - B為好, 硅油以SIO 為佳。綜上所述, 通過單因素分析, 采用樹脂整理劑F - ECO , 添加劑聚乙烯乳液PE - B 和硅油SIO 進行試驗較好。2、4 工藝優化為了優化工藝配方, 筆者對影響整理效果的主要因素采用L9 (3的3次方) 正交試驗, 以獲得最佳工藝配方。三個因子為整理劑濃度、聚乙烯乳液PE - B濃度和硅油SIO 濃度; 每個因子分3 個水平進行研究, 焙烘條件為150 ℃×3min , 整理效果用織物平整度(DP 值) 和織物撕破強力來評價(表3 ～表5) 。
