手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

1. 前言竹纖維是一種新型的粘膠類纖維。竹纖維織物手感柔軟、滑爽，風格似絲綢；竹纖維其特殊的截面結構使其具有良好的透氣和透濕性能，使衣物夏天穿著感覺涼爽而冬天柔軟溫暖，同時它能賦予面料天然抗菌的特性，能達71%的天然抗菌率[1] [2] [3]。竹纖維在生產工藝和服用性能上有很多突出的優點，但也有一些缺點增加了其使用難度。如面料的光澤度在印染和使用過程中若控制不當會使織物表面的光澤較暗或較差。因竹漿纖維的比重較大懸垂性很好其面料或服裝在經濟次水洗后會變形[2]。針對上述問題我們對此作了一些研究和探討。竹纖維尺寸穩定的傳統整理工藝一般使用樹脂整理也能達到一定的整理效果。根據竹纖維的特點我們選擇改性多羧酸類整理劑進行尺寸穩定整理與傳統的樹脂整理，這種整理有以下諸多優點如：強力損傷小、無甲醛、幾乎無色變。2. 原理[4]竹纖維素面料的尺寸及光澤變化與竹纖維特殊的結構有關，其尺寸穩定性比較差原理接近于粘膠纖維的面料。其中與紡紗方法及要求也有一定的關系。改性多羧酸類整理劑進行尺寸穩定整理，其原理是通過活性基團反應使纖維大分子鏈之間形成網狀結構,限制分子鏈間滑移,減低變形,增加其尺寸穩定性。H-200 是多羧酸通過改性在分子鏈上接枝一個與催化劑又協同作用的基團，使其能達到更好的交聯效果。3. 實驗3.1 織物規格竹漿纖維面料98″ R21/2×R21/2/76×39 坯布規格為：102″3.2 測試標準紡織品織物拉伸性能第一部分：斷裂強力和斷裂伸長率的測定條樣法GB/T3923.1—1997；紡織品的洗滌、干燥測量程序：國家標準GB/T8629-2001 中的2A（4A）洗衣程序和懸掛晾干干燥程序；紡織品尺寸標記和測量：國家標準GB/T8628-2001 的尺寸標記和測量方法3.3工藝[5](預縮→)浸布→

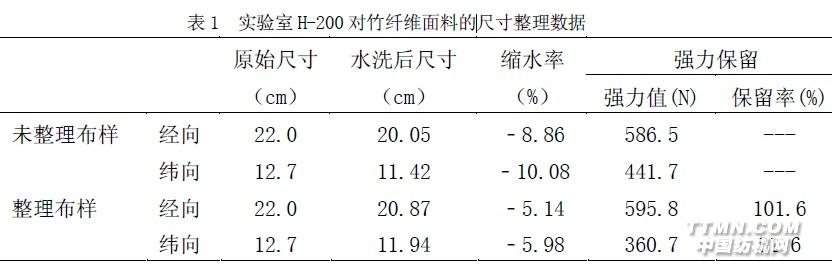

預烘→焙烘定型3.4 實驗室小樣配方： 尺寸穩定整理劑H-200（上海市紡織科學研究院紡化中心、工業純） 8%催化劑（次亞磷酸鈉、工業純） 3%整理工藝：配制工作液→軋車（帶液率70～75%）→預烘（90℃×2min）→焙烘（175℃×2min）針對尺寸穩定整理而言，從理論和經驗上講實驗室測試中會存在一定的誤差，這與試驗是實驗室條件有密切關系。特別是在門幅、焙烘定型的超喂以及試驗尺寸受到限制使其相對誤差大于大車生產有關，其數據只能作為參考。表1 很清楚的顯示出經H-200 整理過的竹纖維相對未整理面料表現出良好的尺寸穩定性，并且試驗現象表明整理織物水洗后的保持了良好的光澤和手感，而未經整理的面料不但尺寸有明顯變化，也使面料失去了原有的絲綢般光澤和滑爽的手感。3.5 工廠大樣配方A：尺寸穩定整理劑H-200（上海市紡織科學研究院紡化中心、工業純） 12%催化劑（次亞磷酸鈉、工業純） 4%柔軟劑（工廠使用為非離子型） 5%配方B：超低甲醛樹脂（BASF） 12%催化劑（BASF） 4%
