手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

前言聚氨酯是由雙異氰酸酯與聚乙二醇醚或酯聚合得到的高分子化合物，因其成膜具有極好的機(jī)械性能（成膜完整性好、牢度高、抗張能力強(qiáng)、彈性好等），且膜的性能（如手感等）可通過(guò)調(diào)節(jié)其結(jié)構(gòu)中嵌段連接的硬段（—O—CO—NH—，—NH—CO—NH—等）和軟段（聚醚或聚酯等）的數(shù)量、連接方式和嵌接功能性鏈節(jié)等方式來(lái)調(diào)整，常作為免燙整理劑、織物涂層整理劑和羊毛織物防氈縮劑等用于織物后整理。作為紡織助劑使用的聚氨酯產(chǎn)品，不但要求產(chǎn)品本身有較好的成膜性，且應(yīng)與纖維有較好的結(jié)合牢度，還要符合紡織品的特點(diǎn)及加工要求。選擇一種有效的聚氨酯添加劑，對(duì)提高棉織物免燙整理的效果十分重要，否則，反而會(huì)降低免燙整理效果（ 如阻礙整理后織物回復(fù)角的提高和使強(qiáng)力嚴(yán)重下降等）。預(yù)聚反應(yīng)是合成聚氨酯產(chǎn)品的重要步驟，預(yù)聚反應(yīng)條件在很大程度上影響了其作為整理添加劑對(duì)棉織物免燙整理效果的改善程度。本試驗(yàn)就水性聚氨酯合成反應(yīng)中，2，4-甲苯二異氰酸酯（TDI）和聚乙二醇（PE）的預(yù)聚反應(yīng)條件對(duì)其棉織物免燙整理中的影響進(jìn)行了研究。1 試驗(yàn)1. 1 試驗(yàn)材料助劑 2，4-甲苯二異氰酸酯（TDI）（上?；瘜W(xué)試劑公司）；聚乙二醇（PE 200、400、600、800、1 000）（ 上?；瘜W(xué)試劑公司）；乙二醇、乙二胺（ 上?；瘜W(xué)試劑站中心化工廠）（ 以上均為CP 級(jí)）；免燙整理劑FixparetFR-ECO（巴斯夫公司）。其它試劑均為市售CP 或AR 級(jí)。織物 19. 4 / 14. 6 394 / 236 純棉織物（經(jīng)退、煮、漂等前處理）。1. 2 水性聚氨酯的合成由TDI 與PE 反應(yīng)生成預(yù)聚體，經(jīng)乙二醇（或乙二胺）擴(kuò)鏈后，以NaHSO3封閉，合成制得水性聚氨酯。1. 3 整理工藝1. 3. 1 整理液處方/ g·L -

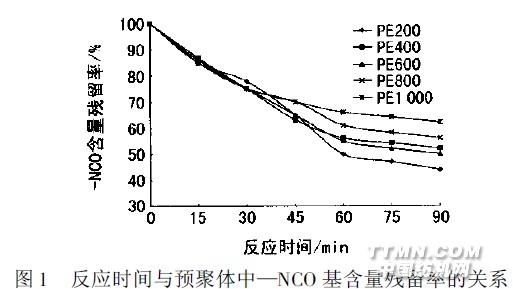

1免燙整理劑FR-ECO 100水性聚氨酯10MgCl2 / %（相對(duì)于FR-ECO 量） 10滲透劑JFC 21. 3. 2 工藝流程織物二浸二軋整理液（帶液率70 % ～ 80 %）--預(yù)烘（80 ℃）---焙烘（160 ℃ × 2 ～ 3 min）---水洗--皂洗--水洗---烘干1. 4 測(cè)試方法—NCO 基含量測(cè)定 采用二丁正胺法［1］。折皺回復(fù)角測(cè)定 采用YG541B 型折皺回復(fù)儀測(cè)定織物經(jīng)、緯向各六次，取平均值。斷裂強(qiáng)度測(cè)定 采用YG（B）026D-250 型電子織物強(qiáng)力機(jī)，測(cè)經(jīng)向五次，取平均值。撕裂強(qiáng)力測(cè)定 在YG033 型織物撕裂儀上進(jìn)行，測(cè)定織物經(jīng)向五次，取平均值。2 結(jié)果與討論2. 1 PE 分子量對(duì)預(yù)聚反應(yīng)及免燙整理效果的影響以乙酸乙酯作溶劑，分別用分子量為200、400、600、800、1 000 的聚乙二醇（PE）與TDI（TDI 中—NCO基與PE 中—OH 基的摩爾比為2 : 1），在50 ℃條件下反應(yīng)，間隔15 min 測(cè)定反應(yīng)物中—NCO 基含量，其—NCO基含量殘留率與反應(yīng)時(shí)間的關(guān)系如圖1 所示。
