手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

前言竹纖維具有優良的吸濕、透氣和抗菌保健等性能，但其抗紫外線性能較差。對其進行紫外線整理研究，具有重要的現實意義。目前，纖維及其制品的抗紫外的主要途徑為紡絲和后整理，此外，染色也能適度提高織物的防紫外性能。對竹纖維而言，只能采用染色和后整理加工工藝。用于紡織品的防紫外線整理劑大致分為兩大類：一是利用化合物自身結構變化，吸收紫外線并轉換成低能量的熱能或波長較長的電磁波，以這種原理制得的有機防紫外線整理劑由于熱穩定性及化學穩定性較差，而且部分產品對皮膚具有刺激性，因此應慎重選擇；二是通過反射、散射等作用降低紫外線透過率的無機類防紫外線整理劑，新開發的無機納米材料大多具有此功能，大大豐富了紫外線防護劑的品種。本試驗研究活性染料染色、紫外吸收劑RAYOSAN C及納米TiO2屏蔽劑對竹纖維單一或復合處理，探討處理后的防紫外線性能，并對工藝參數進行了優化。1 試驗1．1 材料和試劑織物：經前處理后的27．8 tex×27．8 tex(36 N×36 N)145 am半漂白竹纖維織物和純棉平紋機織物試劑：納米TiO2(江蘇河海納米股份有限公司)，分散劑CH一12B(上海三正高分子材料有限公司)，分散劑YB(上海雅博貿易有限公司)，復配分散劑M(自配)，FWT粘合劑(蘇州印染股份有限公司)，低溫粘合劑QP—v(浙江雀屏公司)，紫外吸收劑RAYOSAN C(科萊恩)，活性染料Everzol(臺灣永光染料有限公司)，低溫交聯劑EH。1．2 試驗方法1．2．1 改性納米粉體分散體系的制備納米粉體的有效分散是其功能發揮的前提。本試驗采用硅烷偶聯劑對納米粉體進行表面改性，然后在高速電動攪拌機和超聲波的雙重作用下，將改性后的納米粉體分散在含復配表面活性劑M的水性介質中，配制成一定濃度的納米分散體系。1．2．2 竹纖維的堿縮前處理本試驗采用堿縮工藝來減小織物孔隙，增

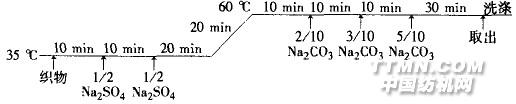

大其密度，同時改善其表面微結構，提高其對染料和整理劑的吸附性能。堿縮工藝處方／(g／L)NaOH 240滲透劑 2時間／s 60溫度／℃ 室溫1．2．3 竹纖維活性染料染色浸染工藝處方／(g／L)活性染料／％(owf) 1～3Na2SO4 80Na2CO3 10浴比 20：1溫度／度60工藝流程1．2．4 竹纖維防紫外整理(1)納米分散體系防紫外整理將上述納米分散體系與一定量粘合劑、交聯劑等配制成穩定的整理液，采用軋一烘一焙工藝對竹纖維進行整理：二浸二軋(軋余率65％ ～70％)一預烘(80～90℃ ，2～3 min)一焙烘(160～180 oC，1～3 min)。(2)紫外吸收劑防紫外整理由于所選紫外吸收劑具有活性染料的某些性質，因此，采用浸染法整理織物，并研究紫外吸收劑對纖維的吸附百分率及平衡等溫吸附曲線。參考配方／(g／L)RAYOSAN C／％(owf) 0．5～3Na2SO4 80
