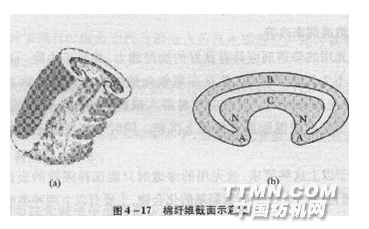

成熟的棉纖維的原纖束的集合是很不均勻的。如圖4—17所示。 .png)
這種結構稱作雙側序結構。從圖4—17(b)中可以看到棉纖維的豆狀截面分成A、B、C、N四個區域。在這些區域中細微結構不同，對堿液的可及度和膨化也有差異。A區是豆狀截面中曲率半徑最小的圓弧，原纖集合最緊，堿液最不易侵入。B區是凸圓部分，是由同心圓的原纖層組成，堿液比較容易進入，比較富有反應性，尤其是它的表層。C區是凹癟處，堿液容易進入，最易膨脹，即最富有反應性。N區和C區相似。所以堿液進入棉纖維是不均勻的。 棉纖維豆狀截面的雙側序結構是成熟的棉纖維在棉株上經空氣自然干燥時發生劇烈干癟的結果，也就是棉纖維在生長過程中形成的內貯應力和應變作用的結果。膨化棉纖維就可消除其中的一部分應變。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
