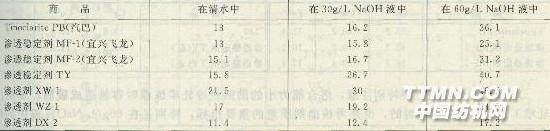

冷軋堆練漂及滲透穩定劑的選用(上海市) 考核冷軋堆練漂滲透穩定劑的指標是滲透性、耐堿性、金屬離子絡合能力、雙氧水分解速度(即穩定性)、練漂后的毛效、白度以及對纖維的損傷程度。 (1)滲透力 作為滲透劑一定要有良好的滲透力，還必須在高堿濃度仍保持良好的滲透力，一般滲透劑在60g／L NaOH液中其滲透力銳減，因此審核滲透力常以水中和60g／L堿液中兩項指標進行考核，各滲透穩定劑這兩項數據如表3-25所列。 表3-25各市售滲透穩定劑的滲透力 單位：S.jpg)
助劑的滲透力影響了冷軋時的吸液率，同一織物在相同軋車壓強下用不同滲透力的助劑溶液浸軋，吸液率相差很大，在滲透力lOs以下的助劑，吸液率可達100％，10～15S一般為85％～90％，20～30s的一般為65％～78％，40s以上的只有50％左右，由于吸液率的變化，單位質量織物上的液量不同，濃度發生很大變化，因而影響練漂的效果。 (2)耐堿性 冷軋堆軋車中溶液中一般含堿50～60g／L，而高位槽初充液中含堿150g／L，因此，軋液中各組分應耐150g／L NaOH，不產生沉淀或分層絮凝現象，這是考核滲透穩定劑的重要指標。各市售商品的耐堿性如表3—26所列。表3—26各市售滲透穩定劑的最大耐堿性.jpg)
耐堿性不好的助劑在濃堿中析出不溶物，或使溶液渾濁，時間久后即沉淀，或漂浮在液面，凡發生渾濁的，在溶液濃度稀釋后，有的可以轉變成澄清溶液，有的則不能溶解，就失去滲透、乳化、增溶等作用。凡是生成沉淀或漂浮物的，即使溶液稀釋，一般都不會可逆地轉化成澄清溶液，這種助劑就不適宜采用，至少是降低效果。弄得不好，沉淀或漂浮物黏附在織物上將形成染斑或阻染作用，還會形成污跡。 (3)雙氧水的穩定力 雙氧水的分解受堿度(pH值)、溫度和濃度等因素的影響，在熱練漂時，因溫度較高(90～95℃)，雙氧水易于分解，雙氧水裂解反應有兩種，一是雙
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
