手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

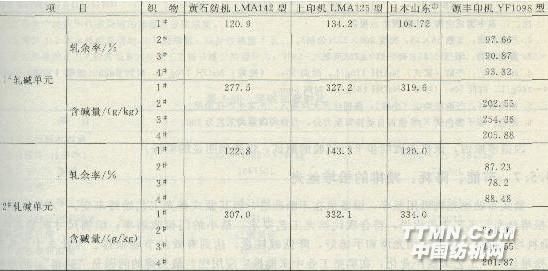

(1)松堆絲光工藝尺寸變化分析 表3 75系絲光工藝尺寸變化三種布的匯總表，分析如下。 表3-75 經光工藝尺寸變化三種布的匯總表 ①1#織物落布后．T值變化：T①0．8％，T②3．38％，與去堿水洗段的經向張力有關，尤其是“松緊架”初始張力的加大，T②落布長度將略增長。 ②1#織物W值變化，W①-2．2％，W②0％，W①與布鋏擴幅值有關，而w②則與T②的伸長有關。 ③測量縮率1#織物11．18％，控制縮率7％，是為了緯紗從“環曲”狀態經拉幅到“挺直”狀態時，要通過“經紗”作為“環卷”的變形，因此，進入布鋏拉幅前經向保持一定的收縮率，將有利于緯向的擴幅；亦可減小絲光工藝落布織物經向的伸長率。 ④棉氧(緯)禪力布的門幅：下織機后門幅收縮到一個平衡點的下機門幅；退漿后紗線捻度降低，門幅收縮后的退漿門幅；高溫定形后的定形門幅；柔軟蓬松處理摩擦力捻度進一步減小，經拉幅至成品門幅。絲光工藝對棉氨(緯)彈力織物幅寬不起決定作用，而影響織物幅寬的主要因素是氨綸絲的收縮作用。2#織物絲光前w水洗縮率-4．6％，絲光后W水洗縮率-7．3％，這與兩者水洗前△W：151．6-148=3．6(cm)有關。 ⑤3#織物絲光落布門幅比成品門幅窄，這與布鋏拉幅寬度有關：前逆退煮漂半制品的加工定量關聯很大；1#軋堿上軋點壓力過大，下軋點壓力偏低，將影響它的透芯及充分溶脹，將有阻于拉幅；熱燒堿預洗的效果將影響到拉幅的寬度。 (2)堿液軋余率對比 表3—76系松堆絲光機與三種緊式絲光機燒堿軋余率的對比。 表3-76燒堿軋余率對比 ①指由日本山東鐵工所生產的絲光機，下同。 注：1．織物l# 40×40／133×72純棉府綢；2# 32×32／13
