手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

1.兩須條捻度和合股捻度[6-7]

圖2—6中，Emmanuel等通過對(duì)兩根橡膠單絲進(jìn)行動(dòng)態(tài)加捻，考察了匯聚點(diǎn)以上的須條實(shí)測(cè)捻度值(Ts)與合股捻度(Tp)的關(guān)系，并與理論預(yù)測(cè)曲線作比較。

需提示的是，該實(shí)驗(yàn)中，由于橡膠絲的延伸性和壓縮性，紗線張力對(duì)須條捻度有一定的影響，進(jìn)而影響其螺旋線半徑。

圖2—7所示為以68 tex復(fù)絲紗為原料在實(shí)驗(yàn)室加捻?xiàng)l件下得到的Ts與TP的實(shí)測(cè)關(guān)系；及其由公式(2—5)推導(dǎo)的理論曲線(實(shí)線)。圖中的實(shí)驗(yàn)結(jié)果分別在兩種差異較大的紗線張力(0.1 N和1.5N)下獲得，說明須條捻度Ts與紗線張力無關(guān)。

2.紡紗工藝參數(shù)對(duì)紗線性質(zhì)的影響

Plate等研究了許多工藝參數(shù)對(duì)雙須條紗線性質(zhì)的影響。

1)須條間距的影響

須條間距是雙須條紡紗中最重要的工藝參數(shù)。隨著須條間距增加，匯聚點(diǎn)上方的須條長度增加，須條上的總捻度隨之增加。但是，一旦匯聚點(diǎn)與前羅拉之間的距離足夠遠(yuǎn)，而允許纖維頭端從須條中抽出時(shí)，可以預(yù)見，隨著須條間距的進(jìn)一步增加，以這種方式被纏繞的纖維數(shù)量再不會(huì)有很大增加。

表2—1中，分別給出了雙須條紗35×2 tex、60×2 tex和90×2 tex的性質(zhì)及其須條間距之間的關(guān)系，紗線原料均為純羊毛，公制捻系數(shù)為120。作為比較，表中也包括了由相同粗紗紡制的傳統(tǒng)雙股紗(單紗捻系數(shù)為90，雙股捻系數(shù)為120)。

從表2—1可知，須條間距為14 mm時(shí)，毛羽數(shù)顯著減少；間距為20 mm時(shí)，毛羽并沒有進(jìn)一步減少。須條間距為8 mm時(shí)，可生成的須條捻度較少，毛羽開始減少。

紗線的耐磨性隨著須條間距的增加，幾乎呈線性增加。須條間距為14mm時(shí)，成紗耐磨性幾乎是間距為零時(shí)的兩倍。這表明須條捻度對(duì)耐磨性有一定貢獻(xiàn)。隨著須條間距的增加，成紗強(qiáng)度和伸長能力也略有增加。

采用14mm須條間距制成的賽絡(luò)紗與傳統(tǒng)雙

2)前區(qū)集合器的影響

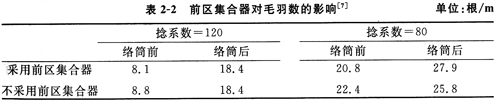

在傳統(tǒng)的紡紗方法中，前區(qū)集合器將纖維凝聚，使得纖維更容易被轉(zhuǎn)動(dòng)的須條捕獲，因此減少表面毛羽。但是，在雙須條紡紗中，上述行為可能減少由類似紗線成形模式捕獲的纖維數(shù)量。表2—2列出了采用和不采用前區(qū)集合器條件下絡(luò)筒前后的紗線毛羽數(shù)(線密度60×2tex，須條間距14 mm，采用兩種捻系數(shù))。

這些結(jié)果表明，前區(qū)加裝集合器，使成紗毛羽數(shù)有所減少，但這種改善通常在絡(luò)筒過程中喪失。集合器對(duì)紗線強(qiáng)度、伸長率或耐磨性無影響。

3)匯聚導(dǎo)紗器的影響

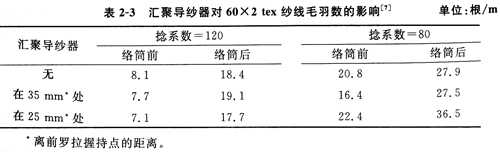

對(duì)于匯聚導(dǎo)紗器安裝在須條自然匯集點(diǎn)上方的情況，在絡(luò)筒前進(jìn)行測(cè)試，通常可觀察到成紗毛羽數(shù)有所減少，但成紗耐磨性和強(qiáng)度無變化，如表2—3所示。

紗線的耐磨性隨著須條間距的增加，幾乎呈線性增加。須條間距為14mm時(shí)，成紗耐磨性幾乎是間距為零時(shí)的兩倍。這表明須條捻度對(duì)耐磨性有一定貢獻(xiàn)。隨著須條間距的增加，成紗強(qiáng)度和伸長能力也略有增加。
