核心提示：牛仔壓皺整理是近年來(lái)較流行的一種整理工藝，助劑廠商也推出了很多相關(guān)助劑，其中牛仔壓皺樹脂就是主要的一類。牛仔壓皺樹脂作用原理與免燙整理類似，通過(guò)活性基團(tuán)與纖維素長(zhǎng)鏈分子中的羥基發(fā)生共價(jià)交聯(lián)反應(yīng)，將纖維素纖維相鄰的分子鏈聯(lián)結(jié)起來(lái)，限制其之間的相對(duì)滑動(dòng)，從而保證牛仔布上的褶皺不會(huì)消失，即具有形態(tài)記憶功能。水洗廠一般要求在130～150℃條件下加工(免燙加工一般在150～170℃)，因此要求壓皺樹脂的活性要高，整理后一般進(jìn)行一道水洗，即可除去大部分甲醛。試驗(yàn)對(duì)牛仔壓皺樹脂整理的處方進(jìn)行了優(yōu)化，并評(píng)定了使用效果。
前言
牛仔壓皺整理是近年來(lái)較流行的一種整理工藝，助劑廠商也推出了很多相關(guān)助劑，其中牛仔壓皺樹脂就是主要的一類。牛仔壓皺樹脂作用原理與免燙整理類似，通過(guò)活性基團(tuán)與纖維素長(zhǎng)鏈分子中的羥基發(fā)生共價(jià)交聯(lián)反應(yīng)，將纖維素纖維相鄰的分子鏈聯(lián)結(jié)起來(lái)，限制其之間的相對(duì)滑動(dòng)，從而保證牛仔布上的褶皺不會(huì)消失，即具有形態(tài)記憶功能。水洗廠一般要求在130～150℃條件下加工(免燙加工一般在150～170℃)，因此要求壓皺樹脂的活性要高，整理后一般進(jìn)行一道水洗，即可除去大部分甲醛。試驗(yàn)對(duì)牛仔壓皺樹脂整理的處方進(jìn)行了優(yōu)化，并評(píng)定了使用效果。
l試驗(yàn)
1．1織物、藥品與儀器
織物靛藍(lán)染色牛仔布(58tex／58tex，283根／10cmX173根／10cm)，直接染料染色純棉府綢(14．8tex／l4．8tex，523根／10cm,X283根／10cm)。藥品2D樹脂(自制)，氯化鎂，硫酸鋁，磷酸二氫鈉，氯化銨，檸檬酸，氟硼酸鈉，氯化鋅(均為分析純，國(guó)藥集團(tuán))，非離子聚丙烯酰胺(分子質(zhì)量100萬(wàn)，上海恒誼化工有限公司)，滲透劑JFC(浙江傳化)
儀器101A—l型電熱鼓風(fēng)恒溫干燥箱(上海市崇明實(shí)驗(yàn)儀器廠)，YG(B)026H-250型強(qiáng)力儀(溫州大榮紡織標(biāo)準(zhǔn)儀器廠)，MACBETH7000A測(cè)色儀，YG(
1．2工藝
純棉府綢壓皺整理工藝流程浸軋樹脂工作液(2D樹脂70g／L，軋余率70％)一預(yù)烘(100℃×1min)-焙烘(150℃X3min)回潮(24h)測(cè)試
1．3性能測(cè)試
(1)壓皺效果
參照GB／T3819~1997(紡織品織物折痕回復(fù)性的測(cè)定回復(fù)角法》測(cè)試整理后織物的折皺回復(fù)角，并結(jié)合目測(cè)評(píng)判壓皺效果。
(2)色變
用MACBETH7000A測(cè)色儀測(cè)試壓皺處理前后色布的色差(AE)。
(3)撕破強(qiáng)力
參照GB／T3917．2一l997《紡織品織物撕破性能第2部分：舌形試樣撕破強(qiáng)力的測(cè)定》測(cè)試。
2結(jié)果與討論
2．1催化劑的影響

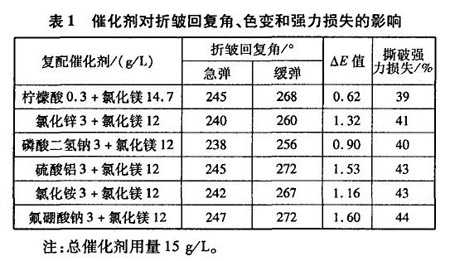

壓皺整理用催化劑一般為無(wú)機(jī)鹽或有機(jī)酸，不同的催化劑活性不同，且許多催化劑對(duì)直接染料有影響，易引起色變。試驗(yàn)采用不同的復(fù)合催化劑，作用于直接染料染色的純棉府綢，結(jié)果見(jiàn)表1
由表1可知，不同的催化劑會(huì)對(duì)織物的顏色產(chǎn)生影響，氯化鎂與檸檬酸復(fù)配催化劑產(chǎn)生的色變相對(duì)較小。不同的催化劑活性有差異，其中氟硼酸鈉與氯化鎂復(fù)配催化劑的折皺回復(fù)角最高，表明催化活性最高，2D樹脂交聯(lián)最充分；但氟硼酸鈉對(duì)色變影響和強(qiáng)力損失較大，且價(jià)格較貴，不適合使用。通過(guò)對(duì)比分析，認(rèn)為檸檬酸0．3g／L，氯化鎂14．7g／L，催化作用對(duì)織物強(qiáng)力的影響最低，活性適中，色變小，適合作為壓皺樹脂用催化劑。
2．2增硬劑的影晌

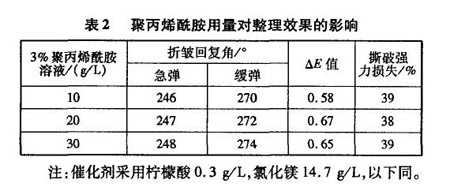

單獨(dú)采用2D樹脂進(jìn)行牛仔布?jí)喊櫿恚Ⅲw效果不強(qiáng)，手感較軟，回彈性不佳，不利于后續(xù)加工。一般可通過(guò)加入增硬劑來(lái)調(diào)節(jié)布面立體感，利于后續(xù)加工，同時(shí)水洗后硬度消失，不影響牛仔衣物的服用性能。試驗(yàn)選用聚丙烯酰胺作為增硬劑，對(duì)直接染料染色的純棉府綢進(jìn)行整理，效果見(jiàn)表2。
3應(yīng)用實(shí)例
牛仔布?jí)喊櫿砉に囂幏剑?g／L)
檸檬酸0．3
氯化鎂l4．7
TF-65215
3％聚丙烯酰胺水溶液2O
2D樹脂7
滲透劑JFC2

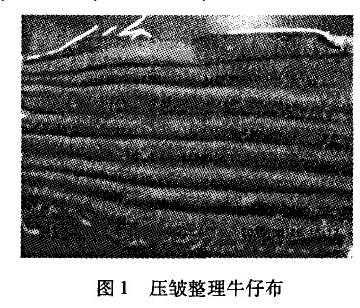

牛仔布?jí)喊櫿砉に嚵鞒探垬渲ぷ饕?2D樹脂70g/L，軋余率70％)脫液一烘干(95～110℃，含潮率15％～20％)一壓皺一焙烘(130℃×15min)一出箱一水洗
4結(jié)論
牛仔布?jí)喊櫿硭么呋瘎?huì)使染色織物產(chǎn)生一定的色變。試驗(yàn)發(fā)現(xiàn)，復(fù)配催化劑檸檬酸0．3g／L，氯化鎂l4．7g／L，整理織物的色變最小，強(qiáng)力損失較低。增硬劑可以增強(qiáng)牛仔布的立體感，改善加工性能，對(duì)壓皺效果、色變和強(qiáng)力損失影響不大。強(qiáng)力保護(hù)劑TF．652可以有效改善強(qiáng)力損失，用量以15g／L為宜。優(yōu)化處方為：2D樹脂用量7Og／L，增硬劑20g／L，強(qiáng)力保護(hù)劑TF-65215g,／L，滲透劑JFC2g／L。優(yōu)化整理的牛仔布?jí)喊櫺Ч茫瑥?qiáng)力損失較小，色變
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
