手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

稀土元素是元素周期表中第三類副族中的鈧、釔和鑭系元素的總稱，包含鈧Sc、釔Y及鑭系中的鑭La、鈰Ce、鐠Pr、釹Nd、钷Pm、釤Sm、銪Eu、釓Cd、鋱Tb、鏑Dv、鈥Ho、鉺Er、銩Tm、鐿Yb、镥Lu，共17個(gè)元素 “稀土”一詞是18世紀(jì)沿用下來的名稱．因?yàn)楫?dāng)時(shí)用于提取這類元素的礦物比較稀少．而且獲得的氧化物難以熔化，也難溶于水和分離，其外觀酷似“土壤”．因而稱之為稀土。我國素有“稀土王國”之美譽(yù)，目前，全世界已探明的稀土儲(chǔ)量的90％分布在我國．世界稀土總銷量的70％是由我國供應(yīng)的，已形成南、北兩大體系。近十多年來，我國稀土工業(yè)發(fā)展很快，無論是科技開發(fā)，還是產(chǎn)業(yè)化方面，都進(jìn)人高速發(fā)展時(shí)期[ 。隨著稀土產(chǎn)業(yè)化水平的不斷提高．我國的稀土產(chǎn)品已成功地應(yīng)用于冶金、機(jī)械、石油、化工、玻璃陶瓷等行業(yè)。各種稀土永磁、熒光材料也有明顯提高，已接近世界水平．尤其是我國獨(dú)立開發(fā)的稀土農(nóng)用領(lǐng)域是世界上獨(dú)一無二的。隨著稀土應(yīng)用范圍的擴(kuò)大，稀土在紡織工業(yè)領(lǐng)域也逐漸被重視并得以運(yùn)用．目前已應(yīng)用于羊毛、亞麻、純棉、真絲、粘膠、人造棉、腈綸等各種天然纖維及化纖等制品的加工由于稀土應(yīng)用面廣，本文僅對(duì)稀土在織物前處理、染色、后整理方面作簡要的介紹。1 稀土在織物前處理中的應(yīng)用織物在前處理過程中．處理液中加人稀土元素，其用量在不高于一定濃度時(shí)，稀土元素在織物上的前處理效果表現(xiàn)在織物的白度增加、毛效提高和強(qiáng)力提高等方面.1．1 稀土元素對(duì)提高織物白度的作用機(jī)理稀土元素能使纖維上有色物質(zhì)活化．使其與漂白劑的反應(yīng)容易進(jìn)行，降低漂白反應(yīng)的活化能，即對(duì)織物的漂白反應(yīng)有活性催化作用；另一方面，經(jīng)測量稀土元素本身的最大吸收波長580 nm．具有對(duì)黃光進(jìn)行選擇吸收的能力．對(duì)織物白度提高有貢獻(xiàn)。1．2 稀土元素對(duì)提高織物毛效的作用機(jī)理原因有以下兩方面：一

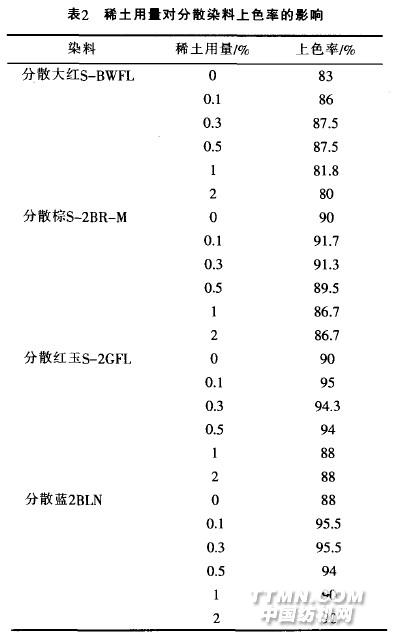

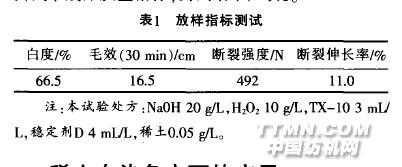

是稀土離子對(duì)纖維的作用，使纖維膨化、結(jié)構(gòu)松弛，稀土工藝前處理織物縱向紋理清晰，纖維呈圓柱狀，表面干凈，結(jié)構(gòu)疏松；二是由于稀土對(duì)纖維上雜質(zhì)的活化及絡(luò)合作用．使其與含有N、O、S等元素的被裂解雜質(zhì)形成絡(luò)合物，經(jīng)洗滌被分散在溶液中．從而提高了織物的毛細(xì)效應(yīng)。1．3 稀土元素對(duì)提高織物強(qiáng)力的作用機(jī)理稀土元素具有強(qiáng)絡(luò)合作用．其進(jìn)人纖維的無定形區(qū)，借助配價(jià)鍵、共價(jià)鍵形成絡(luò)合物，從而起一種交聯(lián)劑的作用．使織物的強(qiáng)力得以提高。1．4 稀土在織物前處理中應(yīng)用的效果張春清等研究稀土在棉織物前處理短流程催化機(jī)理的實(shí)驗(yàn)過程中得到了上述類似的結(jié)果。鄭光洪，馮西寧，劉波[4]研究了稀土在苧麻及其混紡織物前處理工藝中應(yīng)用，通過其在退煮漂同浴和兩浴中工藝對(duì)比，表明先軋稀土液效果好于同浴的效果．并且與上述原理非常吻合．但是稀土的量必須適當(dāng)．不能過量．否則會(huì)產(chǎn)生不良影響．并篩選出最佳處方與工藝條件并進(jìn)行放樣測試，其工藝流程如下：二浸二軋稀土溶液(室溫，軋余率100％)→二浸二軋退煮漂液(室溫，軋余率100％)→汽蒸(98～100℃*60 min)→熱洗→熱洗→冷洗→烘干，放置測試半成品質(zhì)量指標(biāo)，測試結(jié)果如表l。2 稀土在染色方面的應(yīng)用稀土最初是作為染色助劑在紡織上得以應(yīng)用的． 目前稀土染色助劑多是以高分子稀土絡(luò)合物、稀土氧化物或稀土鹽為主要成分的多組分、多功能染色助劑。其優(yōu)點(diǎn)在于：適應(yīng)性強(qiáng)．能廣泛應(yīng)用于各種天然纖維、化纖及其混紡織物的染色；節(jié)約染料8％～20％．能取代全部或大部分染色助劑；改善環(huán)境．降低印染的污水排放量；提高勻染性和染色牢度：色澤鮮艷度提高、色光純正、手感柔軟，改善了織物外觀；有利于拼色染料的相容性，使拼混染料染色物色澤均勻，提高染色物的染色質(zhì)量。唐士誠等在滌綸及滌粘混紡織物的稀土染色方面做了較多的試驗(yàn)和研究．其中包括稀土用量對(duì)分散染

料上色率的影響．如表2所示 可以看出稀土用量在0．1％～0．3％時(shí)．其上色比常規(guī)染色有所提高，腳水清澈．不用稀土或用量超過0．5％時(shí)，上色率明顯回落．腳水色澤相對(duì)較深．所以加稀土用量應(yīng)適當(dāng)，不可任意多加從稀土的染色機(jī)理來看．稀土與染料分子中的羥基氧原子、偶氮基的氮原子和磺酸基的氧原子間存在絡(luò)合作用．從而使染料分子量增大．導(dǎo)致染色色澤加深．染料和纖維非極性部分之間的分子間作用力增大．上染率和色牢度也因而有一定程度的提高 稀土在染色過程中的作用體現(xiàn)在稀土對(duì)染料的作用：稀土對(duì)纖維或織物的作用。另外．鄭雄利用稀土氧化物的特征．將其與其它堿土類金屬的硫酸鹽經(jīng)高溫?zé)Y(jié)．制成具有吸收并蓄積光能的自發(fā)光材料．作為滌綸織物或麻棉織物的染色或印花的增深增艷劑使用。經(jīng)測試，這種自發(fā)光材料具有較強(qiáng)的余輝效應(yīng)．無放射性，對(duì)環(huán)境不產(chǎn)生污染．將稀土自發(fā)光材料制成印染加工的添加劑．在染色和印花工藝中使用．可改善和提高印染成品的外觀質(zhì)量．獲得明顯的增深增艷效果．其增深增艷作用是由于稀土氧化物自發(fā)光材料的長效吸光特性和蓄積能特性．具有反復(fù)吸收光能和釋放長波的功能所致。
