手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

從實(shí)驗(yàn)結(jié)果可知：加入柔軟劑C時．織物彈性較加入其它柔軟劑都好．但加入柔軟NC后．織物強(qiáng)力上升較少，而加入柔軟ES后．彈性雖然也很好．但強(qiáng)力不但沒有上升反而有所下降。當(dāng)加入柔軟劑聚乙烯乳液時，織物彈性尚可以，而強(qiáng)力上升最大，故選聚乙烯柔軟劑較合適。加入柔軟劑后，可以提高整理品的耐磨性。因?yàn)榧尤肴彳泟┖螅椢飻鄰?qiáng)、斷延提高了．而不同柔軟劑的整理效果也不一樣。

從耐磨性試驗(yàn)來看．用聚乙烯乳液作柔軟劑．耐曲磨性最好。

2，5焙烘溫度的選擇

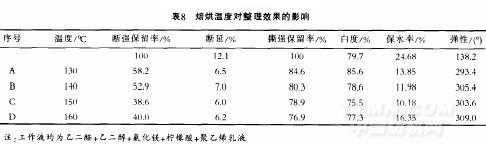

實(shí)驗(yàn)結(jié)果與討論

(1)織物的彈性：隨著溫度的升高．織物彈性升高，但溫度升到140℃后，繼續(xù)升溫至150℃．彈性又有所下降，當(dāng)溫度超過160℃時．彈性又繼續(xù)增大。

(2)織物斷強(qiáng)和斷延：在130℃、140℃、150℃焙烘過程中，斷強(qiáng)隨溫度升高有明顯下降．當(dāng)在160℃焙烘時．?dāng)鄰?qiáng)又有所上升，斷延變化不大。

(3)織物的白度：130℃焙烘時，白度最好．140℃焙烘時，白度次之，150℃、160℃時，白度值差不多。

(4)織物保水率：150。C焙烘時，保水率最低．而160℃焙烘時．保水率最高。

綜上所述，溫度選140℃較佳140℃焙烘時．彈性升高大，強(qiáng)力下降較小，保水率也較小．160℃焙烘時，雖然彈性升高最多，但強(qiáng)力下降太大了．而l30℃焙烘時，雖然強(qiáng)力下降最小．但彈性升高不多，故選140℃為最佳焙烘溫度

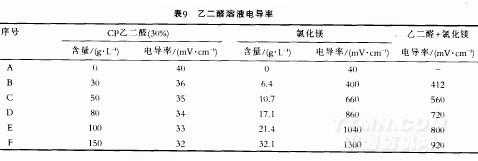

2，6乙二醛溶液電導(dǎo)率的測定

為了了解工作液的性質(zhì)．以及乙二醛是否發(fā)生縮聚，加入氯化鎂催化劑后是否發(fā)生絡(luò)合．為了解上述種種情況．測定電度導(dǎo)率。
