手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

工藝處方/(g/L)

FINERESINPU-374       50

FINECATUX     8

柔軟劑KW     10

工藝條件　一浸一軋→烘干(100℃×2min)

(2)軋光

軋光整理是通過機械壓力和溫度的共同作用,將織物表面壓平、紗線壓扁,以提高織物的表面光澤和光滑平整度。為保證軋光效果,采用正面兩次軋光工藝。

工藝條件

軋輥溫度/℃　　　　160

軋車壓力/N　270

車速/(m/min)　30~35

(3)焙烘

大提花面料經軋光后應及時焙烘,以保證光澤效果。焙烘條件不宜過強,一般控制在160℃×2min。大提花面料經耐久光澤整理,其強力見表1。

表1　耐久光澤整理后大提花面料的強力

由表1可知,大提花面料經耐久光澤整理后,其強力較未經耐久光澤整理的有所下降,但其光澤度明顯改善。經5次水洗后光澤保留率可達80%,同時還提高了面料的彈性和挺括性,使其具有洗可穿功能。

2.8　成品物理指標

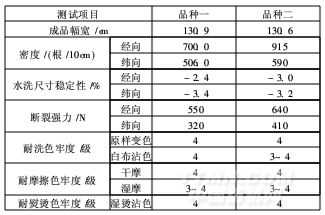

表2　成品物理指標

表2中,大提花面料經上述工藝染整加工后的各項物理指標。

3　結論

(1)高支高密緊密紡大提花面料采用二次燒毛工藝,以進一步去除練漂加工中產生的絨毛,使成品布面更加光潔滑爽。

(2)高支高密緊密紡大提花面料的前處理采用歐諾蘭CO練漂一浴短流程工藝,較傳統的前處理工藝減少一次汽蒸,有利于節能減排。

(3)高支高密緊密紡大提花面料的染色采用活性染料冷軋堆染色工藝,色光鮮艷,花型立體感強。

(4)采用耐久光澤樹脂整理和軋光整理進一步提高大提花面料產品的光澤,經5次水洗后光澤保留率可達80%,且同時提高了產品的彈性和挺括性,且兼具洗可穿功能。
