皂洗 W-100凈洗劑2~3g/L,95~98℃
2.3 后整理
2.3.1 工藝流程
浸軋柔軟劑(親水性氨基硅油40g/L)→拉幅→預縮→成品
2.3.2 注意事項
拉幅時落布幅寬比成品多拉出1~2cm,防止預縮時門幅收縮。溫度不要很高,落布手感以溫涼為宜。
預縮的目的不僅是為了完成縮水率合格,對天絲及其混紡織物風格的形成也起著非常重要的作用。因此,預縮前要給濕,車速不易過快,以30~40m/min為宜,縮率掌握在2%~3%,防止產生過縮印。

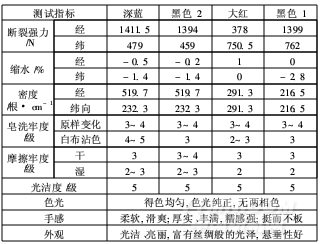

表2 成品檢測指標及風格
.png)
注:斷裂強度布樣為5cm×20cm;縮水率是按美標測試;皂洗牢度和摩擦牢度按國標測定;光潔度根據燒毛級別來評定;色光和外觀按目測法評定;手感則采用觸摸法。
3 結論
3.1 天絲A-100/棉纖維混紡織物的前處理,要兼顧
天絲和棉纖維各自的性能,原則上應以低堿、短時為主,防止天絲纖維出現原纖化。
3.2 布鋏絲光優于直輥絲光,既能保證織物緯向縮水,布面光澤也好。
3.3 用RGB型活性染料進行濕短蒸染色工藝,可以得到均勻一致、濃艷的深色,而且節能,環保,成本低。
3.4 預縮對織物成品風格的形成至關重要,僅靠提高柔軟劑用量,或換用柔軟劑,是達不到的。
<<上一頁[1][2][3][4][5][6]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
