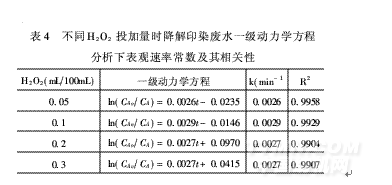

當加入H2O2的量繼續增加時,由于H2O2本身消耗空穴分解成H2O和O2,而導致CODcr去除率又會減小。所以在試驗中H2O2也不可以加入太多,因為其本身可能也對·OH起著消除的作用〔7〕。將不同H2O2投加量時,石英砂負載TiO2薄膜在低壓紫外光光照條件下的印染廢水降解反應用H-L動力學方程按一級以最小二乘數法進行擬合,結果列于表4。
.png)
由表4可得,不同H2O2投加量的印染廢水的降解過程用一級反應動力學方程擬合,相關度R2很好,遵循一級反應動力學規律。但是在初始濃度為166mg/L, 未投加H2O2時,降解過程遵循的是零級反應動力學規律。即H2O2投加量對反應級數有影響。
3 結論
(1)納米TiO2薄膜光催化降解實際印染廢水中的有機物時遵循Langmuir-Hinshelwood動力學方程。印染廢水的起始濃度較大時,降解遵循零級動力學方程; 起始濃度較小時,降解遵循介于零到一級反應的動力學方程。
(2) pH值為6·7時處理效果最佳。pH值=3或10 的印染廢水的降解過程遵循一級反應動力學規律,而pH值等于7時,降解過程遵循零級反應動力學規律。
(3)外加的H2O2對實際印染廢水的光催化降解有極大的促進作用,但其投加量有一個極限值為0·2mL/ 100mL。不同H2O2投加量的印染廢水的降解過程遵循一級反應動力學規律。在初始濃度為166mg/L,未投加H2O2時,降解過程遵循的是零級反應動力學規律。
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
