2．2有機(jī)改性膨潤(rùn)土投加量對(duì)吸附效果的影響

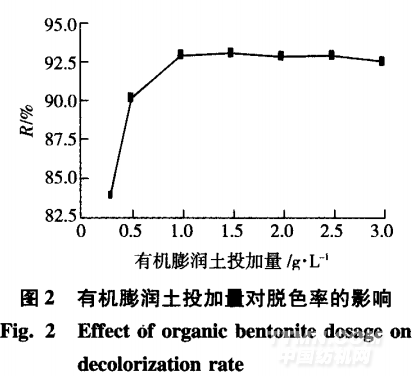

在溫度為25℃，pH為6．0的條件下，于7只 燒杯中分別加入不同質(zhì)量的經(jīng)20％CTAC改性劑改 性的膨潤(rùn)土及100 mL質(zhì)量濃度為20 mg／L的模擬 染料廢水，振蕩吸附60 min，離心分離10 min，考 察改性膨潤(rùn)土投加量對(duì)脫色率的影響，結(jié)果見圖2。
.png)
由圖2可知，當(dāng)有機(jī)改性膨潤(rùn)土投加量小于 1 g／L時(shí)，脫色率隨著投加量的增加而增大；當(dāng)投加 量達(dá)到1．0 g／L時(shí)，脫色率最大，可達(dá)92．93％；當(dāng)有 機(jī)膨潤(rùn)土的投加量繼續(xù)增大時(shí)，模擬染料廢水的脫 色率趨于穩(wěn)定。這表明有機(jī)改性膨潤(rùn)土投加量為 1．0 g／L時(shí)，對(duì)染料分子的吸附達(dá)到平衡。因此，有 機(jī)改性膨潤(rùn)土的最佳投加量為1．0 g／L。
2．3振蕩吸附時(shí)間對(duì)吸附效果的影響

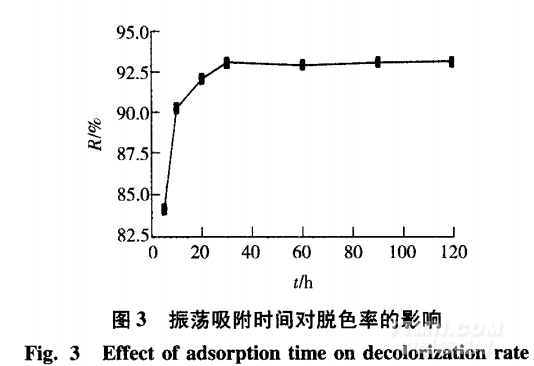

取經(jīng)20％CTAC改性劑改性的膨潤(rùn)土1．0 g／L， 在溫度為25 oC，pH為6．0，模擬廢水初始質(zhì)量濃度 為20 mg／L的條件下，考查振蕩吸附時(shí)間t對(duì)脫色 率的影響，結(jié)果如圖3所示。
.png)
由圖3可知，振蕩吸附時(shí)間小于30 min時(shí)，脫 色率隨著振蕩吸附時(shí)間的增加逐漸升高，說明此時(shí) 有機(jī)改性膨潤(rùn)土對(duì)染料分子的吸附尚未達(dá)到平衡。 隨著振蕩吸附時(shí)間的延長(zhǎng)，脫色率基本不變，說明經(jīng) 過有機(jī)改性的膨潤(rùn)土對(duì)染料廢水吸附30 min左右 就能達(dá)到吸附平衡，脫色率可達(dá)93．08％。因此，選 定最佳振蕩吸附時(shí)間為30 min。
2．4pH對(duì)吸附效果的影響

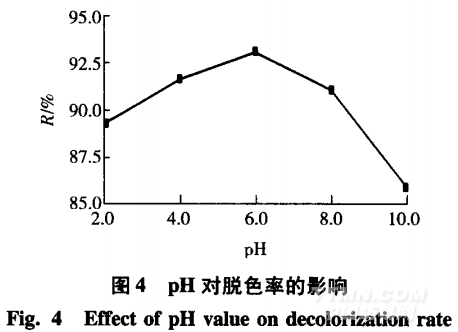

取100 mL質(zhì)量濃度為20 mg／L的模擬廢水5 份，用1 mol／L HC1或1 mol／L NaOH調(diào)節(jié)廢水pH， 使其分別達(dá)到2．0、4．0、6．0、8．0、10．0。取經(jīng)20％ CTAC改性劑改性的膨潤(rùn)土1 g／L，在25℃下震蕩 30 min，離心分離10 min，測(cè)量吸光度。考察廢水 pH對(duì)改性膨潤(rùn)土脫色性能的影響，結(jié)果見圖4。
.png)
由圖4可知，隨著pH的增加，脫色率先升高后 降低。當(dāng)pH小于6．0時(shí)，脫色率隨pH增加略有增 加但不十分顯著，這主要是因?yàn)椋阂环矫嬖趐H較低 的酸性溶液中，H 較多，H 半徑遠(yuǎn)遠(yuǎn)小于陽離子季 銨鹽而更容易與膨潤(rùn)土上的金屬陽離子交換和吸 附，導(dǎo)致陽離子季銨鹽不能被膨潤(rùn)土充分吸附交換， 從而使得膨潤(rùn)土的吸附能力下降；但另一方面由于 膨潤(rùn)土顆粒表面吸附了更多的H ，孔容積增大，且 去除了分布于膨潤(rùn)土通道中的雜質(zhì)，使孔道得到疏 通，有利于吸附質(zhì)的擴(kuò)散，從而增強(qiáng)其吸附性能。而 當(dāng)pH大于6．0時(shí)，脫色率隨著pH的增加而下降， 這主要是因?yàn)閜H過高，H 濃度降低，但陽離子溶 出量減少，與表面活性劑結(jié)合的活性位點(diǎn)數(shù)量也減 少 。因此，染料廢水的最佳pH為6．0。
<<上一頁[1][2][3][4]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
