(1)鈉化膨潤土
稱取50 g鈣基膨潤土置于大燒杯中，分散制漿， 再加入2 g無水碳酸鈉，調節pH為8．0；將燒杯放人 HZQ—Xl00型振蕩培養箱中，調節溫度為25℃，轉 速為120 r／min，振蕩2 h，然后將其放入紅外線干燥 箱中，調節溫度為130℃干燥；干燥后，取出燒杯于室 溫下冷卻，溫度降至室溫后研磨樣品，并過篩使其粒 徑小于0．074 mm，即得到鈉化膨潤土，密封備用。
(2)有機改性膨潤土 取一定量的鈉化膨潤土，于大燒杯中制漿，加熱 到60℃時，再加入一定量的十六烷基三甲基氯化銨 改性劑；迅速將燒杯放人HZQ—XIO0型振蕩培養箱 中，調節溫度為25℃，轉速為120 r／min，振蕩2 h，然 后將其放入紅外干燥箱中，調節溫度為90℃，進行 干燥；再將其放人馬弗爐中，調節溫度為105℃，進一步干燥；干燥完全后取出，待冷卻至室溫后研磨樣品，并過篩使其粒徑小于0．074 mm，得到改性膨潤土．密封備用。
1．2．2吸附實驗
準確量取30 mL酸性大紅模擬染料廢水倒人 250 mL錐形瓶中，調節pH至一定值，加入一定量 的改性膨潤土，振蕩吸附一定時間后離心分離。在 波長500 nm條件下測定酸性大紅染料廢水的吸光度，并計算脫色率(去除率)R，
R=(A0一A)／A0×100％，
式中：A0、A——吸附處理前后廢水的吸光度。
2結果與討論
2．1改性劑用量對吸附效果的影響

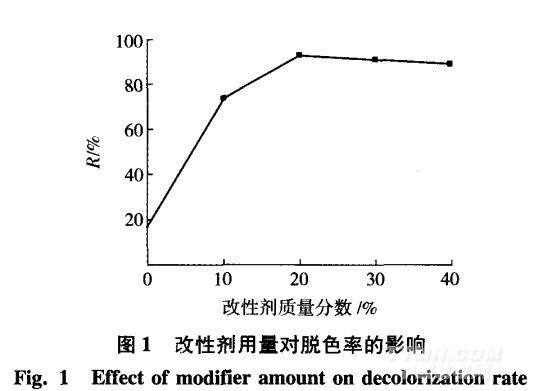

為確定有機陽離子季銨鹽的用量對模擬染料廢 水吸附效果的影響，制得CTAC質量分數分別為0、 10％、20％、30％、40％的有機改性膨潤土，取該有機 改性膨潤土各0．2 g放入盛有100 mL質量濃度為 20 mg／L的酸性大紅染料模擬廢水的錐形瓶中，保 持溫度為25 ºC，pH為6．0，振蕩吸附60 min。實驗 結果如圖1所示。
.png)
由圖1可知，當改性劑質量分數小于20％時， 脫色率隨著其用量的增加而增加；當改性劑質量分 數為20％時，脫色率最高，可達91．83％，之后開始 下降。這是由于有機膨潤土是通過有機改性劑中的 有機陽離與鈉基膨潤土中的Na 發生離子交換反應 獲得，有機改性劑進入膨潤土層間后加大了層間距。 膨潤土的吸附能力與其層間距密切相關，而層間距 的大小與改性劑有效進入膨潤土層間的物質的量有 關 。當改性劑的物質的量不超過膨潤土的陽離 子交換容量時，有機膨潤土的吸附性能隨著改性劑 用量的增加而增加，此時加入的改性劑均能有效進 人膨潤土層間。當有機改性劑的質量分數為20％時，膨潤土的離子交換達到平衡，受膨潤土交換容 量的限制，超過交換容量的那部分改性劑就不能有 效進入膨潤土層間，這時再增加有機改性劑的用量 反而使其聚集在膨潤土表面，影響膨潤土的吸附能 力，使脫色率呈現下降趨勢。因此，實驗選定有機改 性劑的質量分數為20％。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
