2.2.1漫反射光譜采集
樣品無需預處理，采用積分球模塊采集樣品光譜。光譜采集條件：波數范圍10000 cm-1~4000 cm-1，掃描次數64，分辨率8 cm-1。圖1為所有樣品的近紅外漫反射光譜圖。

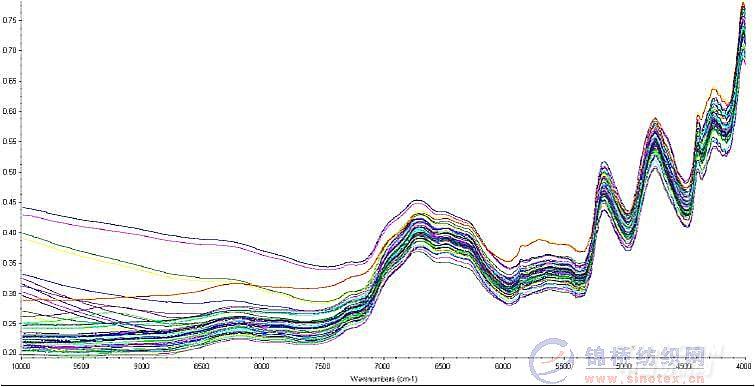

.jpg)
圖1 46個棉/氨樣品近紅外原始譜圖
2.2.2光譜預處理
TQ軟件自動優選波段為：7515.12 cm-1~4004.97 cm-1，見圖2。采用一階導數方法對光譜進行預處理。

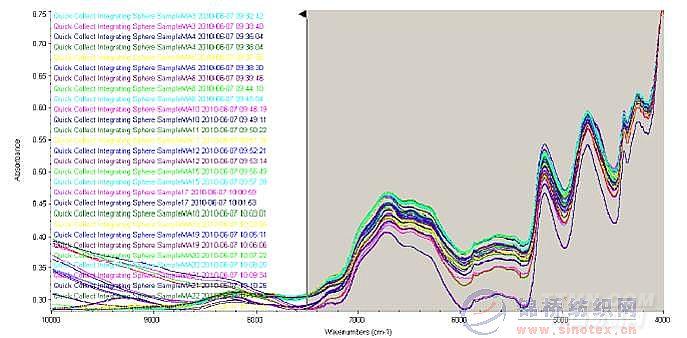

.jpg)
圖2 優選波段后的棉\氨綸樣品近紅外光譜圖
2.2.3建立分析模型
采用偏最小二乘法建立樣品光譜
.jpg)
與棉含量參考值之間的分析模型。圖3為建模樣品預測值與參考值之間的相關圖，圖中橫坐標為樣品實際棉含量值、縱坐標為近紅外預測值。其中相關系數（Corr.Coeff.)越高（最高為1），校正均方差（RMSEC）越低，表示近紅外預測值與參考化學值越符合。

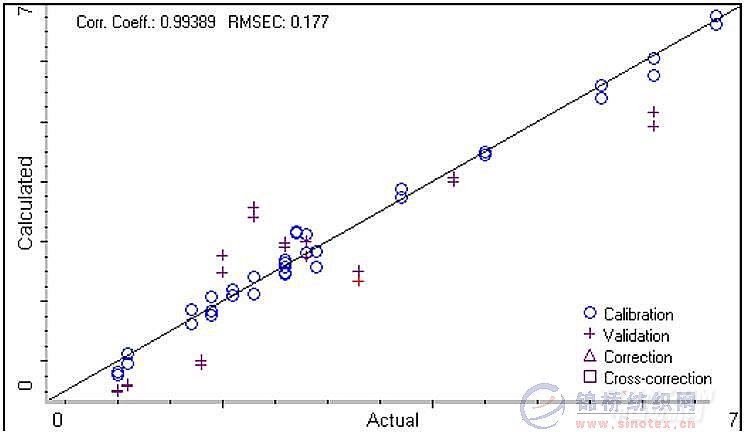

圖3建模樣品預測值與參考值間的相關圖
從上圖可以看出，建立模型的相關系數（Corr.Coeff.)達到了0.99389，校正均方差（RMSEC）為0.177，建模結果較為理想。
2.3漫反射模型驗證結果
使用模型預測10個驗證樣品（樣品編號如下）考察模型的預測能力，每個樣品測量預測2次。表1為驗證樣品預測結果。
<<上一頁[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
