1.2.3 浸軋工藝路線
將洗凈的待處理織物在蒸餾水中浸泡2 min后放入無(wú)機(jī)紫外線屏蔽整理劑,室溫下二浸二軋(第1次浸5 min,第2次浸3 min,軋液率均為70%),再中溫預(yù)烘(80℃,5 min)、高溫焙烘(140~160℃,1.5 min),即成功能性織物.
1.3 測(cè)試及表征
1.3.1 紅外光譜分析
使用美國(guó)Nicolet公司生產(chǎn)的NEXUS-670傅里葉紅外拉曼光譜儀對(duì)添加柔軟劑前后的納米粉體進(jìn)行檢測(cè),分辨率<0.09 cm-1.
1.3.2 掃描電鏡(SEM)分析
使用日本電子株式會(huì)社JEOL JSM-5600 LV型掃描電鏡,觀察無(wú)機(jī)紫外線屏蔽整理劑中納米粒子的粒徑和分布狀況.
1.3.3 織物的抗紫外能力測(cè)定
采用美國(guó)LabsPhere公司的UV-1000 F紫外透過(guò)率分析儀,測(cè)試織物的抗紫外能力.
1.3.4 耐洗性測(cè)試
洗滌標(biāo)準(zhǔn):參照GB /T 8629—88《紡織品試驗(yàn)時(shí)采用的家庭洗滌和干燥程序》標(biāo)準(zhǔn);
洗滌設(shè)備:臥式前裝料翻滾烘干全自動(dòng)洗衣機(jī)(青島海爾洗衣機(jī)廠);洗滌條件:中性洗滌劑,質(zhì)量濃度為2 g /L,浴比1∶40,在40℃條件下連續(xù)洗滌16 h(相當(dāng)于50次洗滌),然后在60℃下烘干.
2 結(jié)果與分析
2.1 黏合劑對(duì)納米抗紫外懸浮液分散穩(wěn)定性的影響

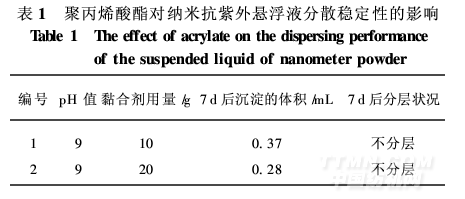

通過(guò)乳液聚合得到的聚丙烯酸酯系列高聚物,其性能好壞直接關(guān)系到納米顆粒在織物上的分布與形態(tài),如配伍性差,納米顆粒會(huì)在溶液中“生長(zhǎng)”成微米顆粒,從而使納米材料的所有特性消失.因此,還需進(jìn)一步通過(guò)實(shí)驗(yàn)考察其對(duì)納米抗紫外分散液的分散穩(wěn)定性的影響.為此,在納米混合粉體占2%、聚羧酸鈉分散劑占0.15%、pH值為9的TiO2和ZnO納米粉體分散液中分別加入10,20,30 g的聚丙烯酸酯黏合劑,配成100 g的乳液,用磁力攪拌器以3 000 r /min的速度混合5 min,靜置觀察其穩(wěn)定性,結(jié)果見(jiàn)表1.
.png)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
