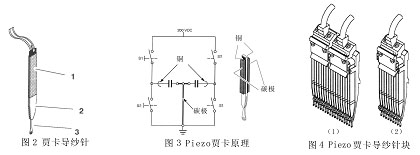

Piezo賈卡元件用于控制經編機上賈卡導紗針的偏移。它由兩片壓電陶瓷組成，它們之間由玻璃纖維層隔離（絕緣）。壓電陶瓷有加上電壓自己會變形的屬性，為了傳遞電壓，采用了具有很好彈性和傳導性的電極。如圖3所示，通過開關S1和S2的切換，在Piezo賈卡元件的兩側交替加上200V電壓。壓電陶瓷變形，使得導紗針向左偏移或者向右偏移。因為壓電陶瓷效果象電容一樣，Piezo賈卡元件能保持在它的偏移位置。為了精確定位，在賈卡導紗針兩側設置定位塊。
2.3 Piezo賈卡導紗針塊
根據機器的機號，Piezo賈卡元件組合成不同的Piezo賈卡導紗針塊。E28和E32機型中的Piezo賈卡導紗針塊如圖4（1）所示，E18和E24機型中的Piezo賈卡導紗針塊如圖4（2）所示。另外，Piezo賈卡導紗針塊可以分為有罩板的和沒有罩板的兩種。
2.4 Piezo賈卡導紗梳
Piezo賈卡導紗梳有兩個分離的賈卡導紗梳（JB1.1和JB1.2），占半個機器隔距。機器的機號為兩把分梳（JB1.1和JB1.2）的總和。Piezo賈卡導紗針塊擰緊在這些分離的賈卡梳上。第1、第3、第5、第7……
賈卡導紗針位于JB1.1上。第2、第4、第6、第8……賈卡導紗針位于JB1.2上。
2.5 BW-SAP控制板
來自MS計算機的控制脈沖通過接收器被傳送到相應的BW-SAP控制板。一塊BW-SAP控制板控制32個Pizeo賈卡元件。
2.6 Piezo賈卡系統的特點
從1995年開始Piezo技術開始用于賈卡經編機的選針。現在Piezo賈卡技術迅速推廣使用，不但用于普通賈卡經編機，而且用于多梳和雙針床經編機。Piezo賈卡具有以下特點：
（1） Piezo技術在現代經編機上的使用，使機器速度提高了50%，機器速度可以提高到1300轉/分。
（2） 改善了機器的動力學性能，成圈機件簡化，只使用織針，針芯，脫圈板，沉降片等，這些根據具體機器型號。
（3） 能生產新類型花紋織物。
（4） 縮小空間要求，賈卡梳可以做得很小。
（5） Piezo元件使用壽命長。
（6） 用電只是EJA90的10%。
（7） 紗線處理方便。
我國目前已引進了帶Piezo的賈卡經編機和多梳經編機。急需對這種新技術的消化和吸收。
（待續）
