手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

苧麻纖維結晶度高，加工過程中因單細胞有大量極短纖維、果膠物質不易徹底去除，使得纖維被部分膠質包裹，微細結構較為致密。加上織造前的上漿作用，給印染帶來了一定的難度。因此進一步研究苧麻織物的前處理工藝很有意義。本文將新型淀粉酶DMA-160用于苧麻織物退漿工藝中，采用恒溫浸漬法對退漿工藝進行了研究，打破了傳統的堿退漿工藝和酶高溫軋蒸工藝，以期用綠色工藝來取代傳統工藝。1 實驗部分1．1 材料和儀器實驗用苧麻織物為1／1平紋機織物，其規格為27．8／27．8tex，232×225根／10 cm，114 cm(海門苧麻廠)。藥品為新型淀粉酶DMA-160(汕頭市德美化工有限公司)，滲透劑JFC，NaOH，HAC(調節pH值用)。儀器有Sartorius BT25S電子天平(北京賽多利斯儀器系統有限公司)，雷磁PHS-3C型精密數顯酸度計(上海精密科學儀器有限公司)，電熱恒溫水裕鍋(上海華聯環境試驗設備公司恒昌儀器廠)，WSB-Ⅱd／o白度計(溫州儀器儀表有限公司)，YG(B)871型毛細管效應測定儀(溫州大榮紡織標準儀器廠)。1 2 退漿工藝流程坯布烘干稱重一溫水預潤一保溫浸漬一溫水洗一冷水洗一烘干一再稱重。1．3 測試方法(1)毛效取大小為250 mm×40 mm(經×緯)的試樣，在其下端用約3 g的小重物固定并取好與經紗垂直的基線。將試樣的另一端固定在毛細效應測試儀的布夾上，調整布夾夾取織物的量，使基線、標尺讀數的零點、水位線三者重合。設定測試時間30 rain，待蜂鳴器響，讀取試樣的液體上升高度。(2)白度把試樣折疊成8層，在WSB-Ⅱd／o白度計上按白度R457測3次取其平均值。(3)失重率根據退漿前后織物的干重之差與退漿前織物的干重之比，計算其失重率( %)。2 結果與分析2．1 評價指標與優化工藝選擇酶的用量、溶液pH值、處理溫度和處

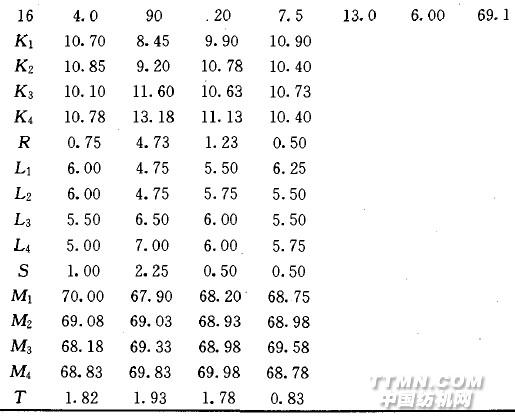

理時間4個因素進行4水平正交試驗(固定浴比1：50，JFC用量1 g／L)，試驗結果見表1表1中3個極差R、s、丁的值分別反映了相應因素對評價指標影響的大小，極差越大，表明該因素對評價指標影響越大。(1)以毛效為評價指標時， RB>RC > R A> RD，即4因素影響毛效由主到次的順序依次為處理溫度、處理時間、酶的用量和溶液pH值。毛效越大，表明退漿效果越好。因此以毛效為評價指標得到的優化工藝參數為A2B 4G4 D 1。(2)以失重率為評價指標時，極差SB>SA > Sc= SD，4因素影響失重率由主到次的順序為處理溫度、酶的用量、處理時間和溶液pH值。失重率越大，表明退漿效果越佳。所以以失重率為評價指標的優化工藝參數為A2B 4G4 D 1。(3)以白度為評價指標時，極差TB> TA> TC> TD。，即4因素影響白度由主到次的順序為處理溫度、酶的用量、處理時間和溶液pH值。由于是退漿后的織物白度，所以各因素對白度的影響不大，但可作為參考因素。因為退漿過程除了去除織物上的漿料外，也會去除苧麻纖維上部分果膠殘留物，為后加工達到最佳煮漂效果奠定了基礎。總之，考慮白度為評價指標的優化工藝參數為A1B 4G4D3。
