2．2掃描電鏡

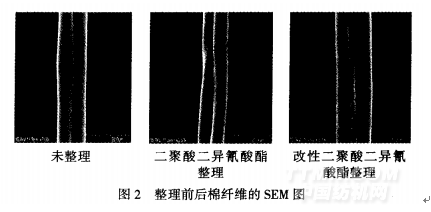

由圖2可知，棉纖維經(jīng)整理后，在表面形成一層致密且較均勻的膜，該膜包裹在纖維表面，賦予纖維良好的拒水性，同時(shí)使得纖維之間的摩擦系數(shù)下降，可獲得柔軟、豐滿的手感．但二聚酸二異氰酸酯及改性二聚酸二異氰酸酯整理后纖維表面形成的單分子膜不會(huì)改變被整理纖維的表面形貌．
.png)
2．3整理后綜合性能

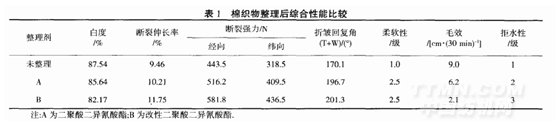

由表1可知，整理后織物的強(qiáng)力和斷裂伸長(zhǎng)率都有較大的提高，改性二聚酸二異氰酸酯整理的織物使纖維之間更加整齊緊密，抵抗外力能力更強(qiáng)．白度有一定程度的下降，原因是整理劑為橙黃色的粘稠液體．折皺回復(fù)角和柔軟性都有一定程度的提高，原因是處理后的棉織物纖維之間動(dòng)摩擦系數(shù)降低．整理織物的酸酯及改性二聚酸二異氰酸酯分子不但在纖維表面附著，且滲透到纖維內(nèi)部，在纖維表面和內(nèi)部交聯(lián)成毛效和拒水等級(jí)也都有較大提高，由于二聚酸二異氰膜，二聚酸的長(zhǎng)碳鏈結(jié)構(gòu)提供了良好的拒水性能
.png)
3結(jié)論
(1)以3一氨丙基甲基二乙氧基硅烷和二聚酸二異氰酸酯為原料，制得改性二聚酸二異氰酸酯，通過FT-IR進(jìn)行結(jié)構(gòu)表征，證實(shí)該產(chǎn)物為所設(shè)計(jì)的日標(biāo)產(chǎn)物．
(2)經(jīng)改性二聚酸二異氰酸酯乳液處理后，棉織物的強(qiáng)力有了明顯的提高．手感提高到2．5級(jí)，拒水性能提高到3級(jí)，但白度和毛效有所下降．
<<上一頁[1][2]
您所在的位置：
源經(jīng)編.gif)
