式中：V——t秒內通過織物的空氣量(mL)；
AF——織物的面積(cm2)。
測試原理：在規定壓力下，測定單位時間內垂直通過試樣的空氣流量，推算織物的透氣性。測試條件：測試壓強100Pa，面積20cm2，溫度(20±2)℃，相對濕度(65±2%)。
2.4 織物保暖性測試[6]
用平板式保暖儀YG(B)6060測量滌綸織物的保暖性能。參照標準：GB11048-89《紡織品保暖性能試驗方法》，測試方法為：將試樣覆蓋于25cm×25cm的試驗板上，試驗板與周圍的保護板均用電熱控制在相同溫度，并由溫度傳感器將數據傳遞電腦上保持恒溫，使試驗板的熱量通過試樣的方向發散，電腦測定實驗板在一定時間內保持恒溫所需的加熱熱量，并計算試樣的保溫率Q(單位%)。按下式計算
保溫率：Q(%)=(Q1-Q2)/ Q1×100 (2-3)
式中：Q1——無試樣散熱量（J）
Q2——有試樣散熱量（J）
3 結果與討論
3.1 浸漬法改性滌綸織物
（1）按照1.2.3（1）工藝方法，通過對滌綸織物舒適性能的評定以確定最佳浸漬法蛋白助劑改性滌綸織物的工藝條件。

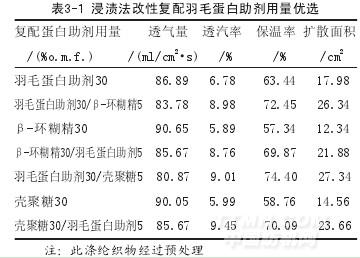

.jpg)
從表3-1可以看出，羽毛蛋白助劑與殼聚糖復配為30/5（%，o.m.f.）時，滌綸織物的透氣率、保溫率最好，擴散面積最大，透氣量比較小。這是因為殼聚糖與羽毛蛋白助劑之間存在著較強的氫鍵作用，兩者基本相容。殼聚糖分子中含有羥基，乙酰氨基和氨基等活潑基團，有很好的生物相容性，將復配羽毛蛋白助劑在滌綸織物表面形成一層不完整的膜，使得滌綸織物的透氣性能下降不大。所以，將殼聚糖處理到滌綸織物上，使織物的舒適性能提高。β-環糊精也是親水性高分子物質，但它與羽毛蛋白助劑的相容性不好，研究中發現，β-環糊精和羽毛蛋白同時處理織物會產生絮凝狀物質，影響織物的舒適性能，所以選取復配蛋白助劑用量為：羽毛蛋白助劑與殼聚糖復配為30/5（%，o.m.f.）。
(2)浸漬法改性滌綸織物交聯劑用量的優選按照1.2.3（1）的工藝方法，將滌綸織物用30%（o.m.f.）羽毛蛋白助劑和殼聚糖5%（o.m.f.）共同處理后，再加入0～50%（o.m.f.）的交聯劑EH，在80℃的條件下再處理30min。并測試織物的舒適性能。結果如表3-2。
<<上一頁[1][2][3][4][5]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
