手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

縮率=[（L0-L1）/L0]×100%

其中：L0為處理前織物的長度，L1為處理后織物的長度。

為了達到試驗結果的準確性，本文對每一個品種分別選取兩個顏色進行試驗，對其進行1-6標號，其中各位數字代表的織物為：

1-和2-滌棉包芯紗平紋織物

3-和4-多異滌絲嗶嘰

5-和6-多異滌絲凡立丁

2.1蒸呢對織物斷裂強力的影響

按照上述蒸呢工藝條件對織物進行蒸呢處理，蒸呢前后織物的經、緯向強力變化如下圖：

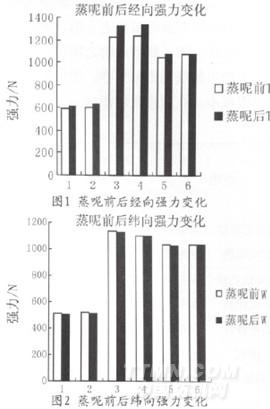

圖一和圖二分別是各種織物蒸呢前后織物經緯向強力變化圖表，從圖中可以看出，經向強力蒸呢后都明顯增大，強力的最大增值為7.3%，這可能是因為本蒸呢工藝都是在高溫100℃的條件下進行蒸呢的，超過了滌綸纖維的玻璃化溫度，而蒸呢時對織物又有一定的弱張力，有可能使滌綸高分子化合物的分子鏈段發生運動，使滌綸纖維的取向度增大，從而強度也增

大。而緯向強力蒸呢前后基本保持不變，圖中的微小變化可能是由于測定時的誤差形成的。

2.2蒸呢對織物透氣性能的影響

按照上述蒸呢工藝條件對織物進行蒸呢處理，蒸呢前后織物的透氣性能變化如下圖3：

圖3是織物蒸呢前后透氣性能的變化情況，由圖中可以看出，蒸呢之后織物的透氣性能下降，這是因為蒸呢是以罐蒸的形式進行的，要蒸呢的織物是一圈一圈的纏繞在蒸呢滾筒之上的，然后外面再包布包緊，這樣一圈一圈的織物之間便產生了一個不大的壓力把織物壓得更加平整，使織物紗線與紗線之間縫隙減小，從而透氣性能減小，所以要使織物的舒適性能指標透氣性達到要求，就要在不影響其它指標的情況下合適的降低織物的經緯密度。

2.3蒸呢對織物牢度的影響

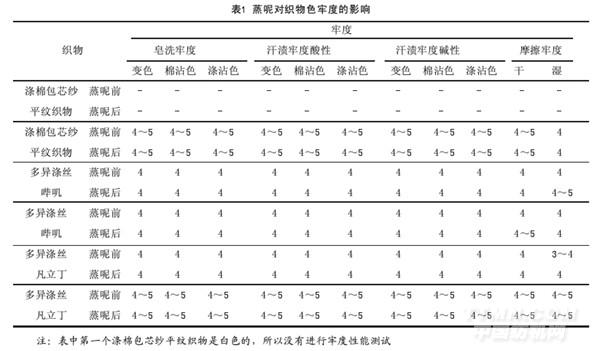

按照上述蒸呢工藝條件對織物進行蒸呢處理，蒸呢前后織物牢度變化如下表：

對織物的皂洗牢度和汗漬牢度影響不大，蒸呢前后牢度評級基本不變，只有濕摩擦牢度偶爾會提高半級，也許是測定過程中的誤差造成的。

2.4蒸呢對織物褶皺恢復角的影響

按照上述蒸呢工藝條件對織物進行蒸呢處理，蒸呢前后織物的褶皺恢復性能變化如下圖：
