2.2.4耐水洗性

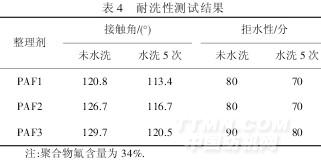

由表4接觸角和拒水性數據可看出,經水洗后,整理棉織物的拒水性有所下降,這是洗滌后纖維上形成的拒水膜移動或錯位所致.但水洗后整理織物拒水性能下降不大,說明3種整理劑乳液都具有一定的耐水洗性.
.jpg)
2.3整理前后纖維的結構表征
2.3.1掃描電鏡
由圖4可知,未整理的棉纖維表面比較粗糙,有明顯的褶皺.整理后的棉纖維表面變得比較光滑,褶皺弱化甚至完全消失,這是整理后含氟共聚物在棉纖維表面形成一層均勻的薄膜,使棉纖維特有的天然表面形貌被覆蓋的緣故.
.jpg)
2.3.2XRD分析
圖5表明,整理前后棉纖維的X射線衍射曲線的形狀基本相同,衍射峰所對應的衍射角也幾乎不變.這說明含氟整理劑整理未導致棉纖維內部聚集態結構發生變化.
.jpg)
3結論
(1)3種整理劑對棉織物的最佳整理工藝為:二浸二軋(聚合物氟含量34%,整理劑80g/L,軋余率90%),110℃預烘3min,170℃焙烘3min,用該工藝整理的織物具有較好的拒水拒油效果.
(2)PFA3整理的棉織物拒水效果最好,拒水性最高達90分,且具有耐水洗性.
(3)從整理織物的綜合性能看,經3種含氟聚丙烯酸酯乳液整理后棉織物的拉伸斷裂強力普遍提高,白度略微下降.
<<上一頁[1][2][3]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
