手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

2.1.2聚合物氟含量

不同含氟乳液整理劑拒水拒油整理效果見表1.

由表1的接觸角數據可看出,經整理后的棉織物接觸角隨著聚合物氟含量的增加而增大,但增大到一定程度時反而會有所降低當氟含量為34%時,整理效果最佳.由拒水拒油等級可以看出,PFA3的拒水效果最好,拒水性最高可以達到90分,而且還有一定的拒油性.經PFA1和PFA2整理的織物拒水性最高只能達80分,這與含氟丙烯酸酯單體的結構有關.PFA3的氟碳鏈最長,且末端基團為—CF3,因此拒水效果最好.

2.1.3整理劑用量

由圖2可知,經3種整理劑整理后的織物拒水性能都隨著整理劑用量增大而提升.但用量大于80g/L時,繼續提高整理劑用量,織物的拒水性能不再提升.通常認為織物表面氟的富集程度達到飽和時,拒水性能會達到最大值.因此,整理劑的最佳用量為80g/L.

2.2整理前后織物性能變化

2.2.1白度

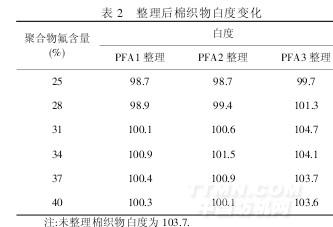

由表2可知,整理后棉織物白度都略有降低.其中經PFA3整理前后織物白度基本不變,且各種氟含量的PFA3整理棉織物的白度都較相應的PFA2和PFA1整理棉織物高.

2.2.2折皺回復角和拉伸斷裂強力

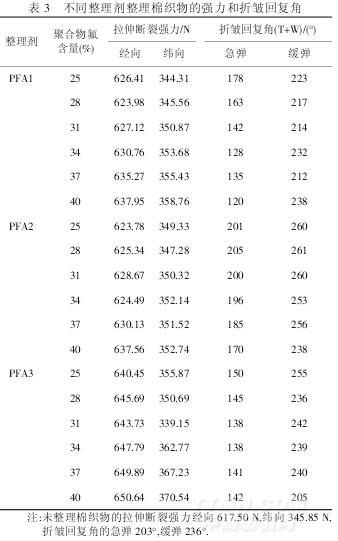

由表3可以看出,所有經過整理的棉織物拉伸斷裂強力普遍提高,且隨著聚合物氟含量的增加,整理織物的強力也隨之提高;整理后棉織物急彈性回復角降低幅度較大,其中PFA1和PFA3整理后下降較多,這可能與PFA1和PFA3中含氟單體上的甲基有關.含氟烷基的甲基丙烯酸酯在形成的共聚物結構中,側基上甲基由于較大的立體位阻而增加了聚合物主鏈的內旋轉難度,從而在纖維表面成膜時提供的表面膜更加剛性,導致整理織物的手感變硬.研究表明,聚合物氟含量越高,織物手感越硬.

2.2.3透氣性

聚合物氟含量對織物透氣性的影響見圖3.

由圖3可以看出,與未整理棉織物(透氣率為480mm/s)相比,不同氟含量的PFA1、PFA2和PFA3乳液整理后的棉織物透氣性都隨著聚合物氟含量的增加而下降,其中經PFA3處理的棉織物透氣性最差.透氣性變差主要是因為整理后的織物表面覆蓋了一層含氟聚合物薄膜.
