手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

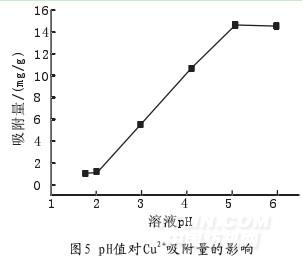

由上圖可以看出，pH值的變化對Cu2+的吸附影響較大。當pH低于2時，吸附量很小，這是由于大量H+的存在會使吸附容易解吸，從而影響吸附量；而當pH大于2時，吸附量隨著pH的增加開始逐漸增加，到pH=5.5時達到最大吸附量。由此我們可以知道，將用于吸附后的織物置于pH小于2的適當環境中時，可以使織物再次恢復離子吸附的性能，從而可以重復利用。

2.3.2吸附等溫曲線

圖6 20℃時織物對Cu2+的吸附等溫線將0.2g織物分別置于100mL濃度為0.01，0.02，0.04，0.08，0.1mol/L的CuSO4溶液中，超聲波振蕩30min直到吸附平衡，然后移取5mL溶液，使用分光光度計平行測三次吸光度取平均值，計算平衡吸附量，并繪制吸附等溫線。圖6給出了20℃時的吸附等溫線。

從上圖可以看出，Cu2+濃度低時，平衡吸附量也較低，隨著濃度升高，平衡吸附量逐漸增加，最后趨于穩定。這是因為離子交換反應受交換離子濃度的影響較大，溶液中Cu2+的濃度越大越有利于反應向正反應方向進行。

2.3.3吸附速率曲線

準確稱取12份織物，每份0.5g，將織物分別置于一定濃度硫酸銅溶液中，調節pH至5.5，恒溫下分別放入超聲波清洗器中震蕩5，10，15，20，25，30，35，40，45，50，55，60min，移取適量溶液，用分光光度計分別測定其吸光度，并計算吸附量。

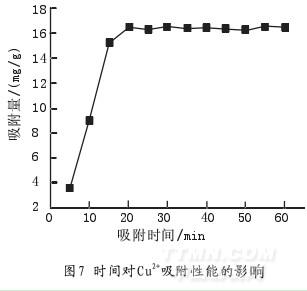

研究離子交換織物對Cu2+的吸附速率，目的是為了確定達到吸附平衡所需時間，時間越短，吸附速率越快，對實際生產和應用就越有利。由圖7知：該離子交換織物對Cu2+的吸附速率比較快，在吸附時間大約20min時可達到吸附平衡，吸附量可達到15mg/g以上。離子交換織物對溶液中金屬離子的吸附主要集中在織物表面，所以離子交換織物的主要優點就是吸附動力性能好，吸附速率較快。

2.3.4不同增重率對吸附效果的影響

下表給出了滌綸織物在不同增重率條件下的吸附量。

由上表可以看出，在增重率為11.11%以下時，織物的吸附量呈上升趨勢，但是在大于11.11%后，開始呈現下降的趨勢。

由圖2可見，吸附一個Cu2+需要兩個-COOH，根據Cu2+的半徑要求，一般由相鄰或相近的兩個-COOH來螯合一個Cu2+。當增重率較低時，織物表面的羧基數目不多，相鄰的兩個-COOH之間距離較遠，能夠吸附Cu2+的兩個-COOH數目也較少，對吸附效果產生影響，吸附量相對較低。隨著增重率的不斷上升，織物表面的-COOH數目增多，相鄰距離變小，符合要求的兩個-COOH數目增加，有利于吸附的進行，吸附量隨之變大。但是，當接枝率超過11.5%后，繼續增大，-COOH基團之間的空間位阻增大，而且-COO-之間的相同電荷的排斥作用加強，所以就不利于吸附的進行，吸附量反而下降。
