手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

加入消泡劑后，抗滲水壓較穩定，且有較高水平最佳用量為3％。原因可能是氣泡導致的針眼消失，使涂層無較大孔隙和缺陷，使涂層擁有很好的防水性。通過以上試驗和分析，隔熱降溫涂料的優化制備配方是：PU膠80-100份、二氧化鈦3～6份，相變微膠囊I3～6份，硅氧聚合物1-1．8份，FL90633％，消泡劑BX-823％。

2．2整理效果測定

2．2．1隔熱降溫效果測試[9-11]

表4是三種不同織物經上述優化的隔熱降溫涂料整理后其隔熱降溫測定結果。

從表4可知，三種規格的布匹經此隔熱降溫涂料整理后具有明顯的隔熱和降溫效果。經模擬陽光120min高溫照射，其布下平均溫度維持在23-26℃，最大溫差達23℃。

2．2．2抗紫外性能測試[12]

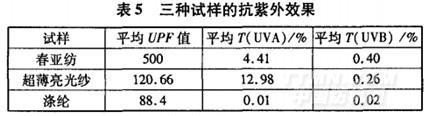

表5為三種試樣經隔熱降溫涂料整理后的抗紫外效果。

從表5可見，三種試樣的UPF值均遠遠大于50，紫外線透過率在波長250～360nm，均在5％以下。這說明經該隔熱降溫涂料涂層加工后，織物具有良好的抗紫外功能。

2．2．3拒水性能[13-14]

按GB／T47442--1997《紡織品抗滲水性測定靜水壓試驗》進行測定，本試驗樣耐水壓見表6。

歐洲客戶對紡織品耐水壓性能的要求普遍較高，一般最低要求在5．88×10Pa以上，有的甚至要求在9．8×10。Pa以上。國內對戶外紡織品一般要求耐水壓在2．74×10Pa，個別客戶要求達3．92×10Pa。由表6可見，經自制隔熱降溫涂料整理后的的三種樣品，其防水性能均超過要求。
