自制隔熱降溫綜合效果測試儀，模擬夏季高溫，連續照射整理織物120min，測試織物下方最高溫度和溫度差。
1．4．3抗紫外性能測試
按照GB／T18830《紡織品防紫外線性能的評定》測試方法進行抗紫外性能測定。
1．4．4拒水性能的測試
用YG(B)812D-20型數字式滲水性測試儀測定整理后織物的拒水性能。
2結果與討論
2．1隔熱降溫涂料制備
2．1．1功能填料用量對織物表觀的影響
為滿足紡織品多品種、美觀的要求，本試驗制備的隔熱降溫涂料整理后的織物表觀應基本不變。

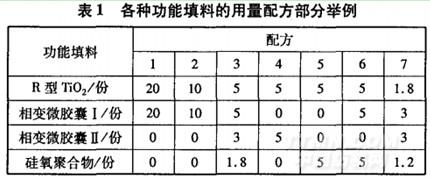

.jpg)
在實際加工中發現，采用配方1的涂層紡織品，其布面有明顯的痕跡，如白點，或一層灰白色的膠層，嚴重影響了產品的表觀效果。而配方6整理后的布面基本上與原坯布相同。
通過單因素試驗，最終確定功能填料與涂層膠Pu膠的最佳比例為：PU膠80-100份、二氧化鈦3-6份，相變微膠囊I3-6份，硅氧聚合物1-1．8份。
2．1．2助劑對織物性能的影響

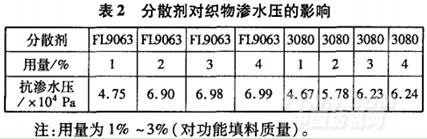

表2是不同用量分散劑FL9063和分散劑3080對整理織物的性能影響。
.jpg)
由表2可知，在同樣用量下，使用分散劑FL906比分散劑3080織物的耐滲水性能好。用量在1％-3％時，隨著用量的增加，拒水效果遞增，而增至4％時趨于穩定。故確定選用分散劑FL9063用量為3％。
在涂料中加人分散劑FL9063和消泡劑BX-82，涂層織物的抗滲水壓見表3。
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
