(2)空白織物彎曲長(zhǎng)度4．65cm。
從表1可以看出，具有IPN結(jié)構(gòu)的黏合劑，其棉織物印花的干、濕摩擦牢度比單一預(yù)交聯(lián)的黏合劑要高，且手感基本保持不變。
2．3交聯(lián)單體用量對(duì)涂料印花性能的影響

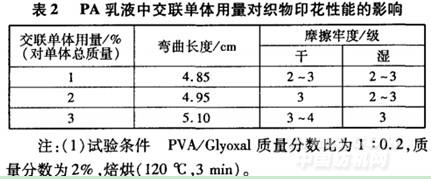

LIPN性能不僅受到PVA—Glyoxal比例的影響，還與PA預(yù)交聯(lián)網(wǎng)絡(luò)結(jié)構(gòu)有關(guān)。PA乳液交聯(lián)單體的量對(duì)棉織物印花性能的影響如表2所示。
.jpg)
從表2可看出，隨著PA乳液中交聯(lián)單體用量的增加，棉織物的干、濕摩擦牢度增大，織物彎曲長(zhǎng)度也增大。但交聯(lián)單體用量并非越大越好，隨著交聯(lián)單體用量的增加，棉織物手感變硬。綜合考慮，取PA乳液交聯(lián)單體質(zhì)量分?jǐn)?shù)2％～3％。
2．4PVA．Glyoxal質(zhì)量分?jǐn)?shù)對(duì)印花性能的影響

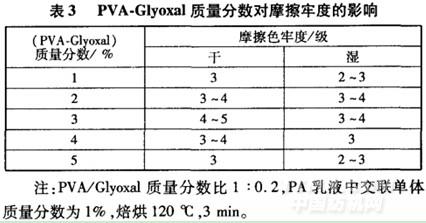

在LIPN黏合劑中，PVA-Glyoxal可形成第二網(wǎng)絡(luò)，其在黏合劑中的用量對(duì)黏合劑的使用性能有一定影響。考察LIPN黏合劑中PVA-Glyoxal質(zhì)量分?jǐn)?shù)對(duì)棉織物印花干、濕摩擦牢度的影響，結(jié)果如表3所示。
.jpg)
從表3可以看出，隨著PVA-Glyoxal質(zhì)量分?jǐn)?shù)的增加，棉織物印花的干、濕摩擦牢度呈現(xiàn)先增大后減小的趨勢(shì)。因?yàn)镻VA-Glyoxal的質(zhì)量分?jǐn)?shù)過大，成膜后表面粗糙，耐摩擦性能反而不佳。本試驗(yàn)中，LIPN中PVA-Glyoxal質(zhì)量分?jǐn)?shù)為1％-3％時(shí)，棉織物印花的耐摩擦色牢度較好。
2．5PVA-Glyoxal質(zhì)量分?jǐn)?shù)比對(duì)印花性能的影響
在LIPN黏合劑中，PVA和乙二醛的比例決定互穿網(wǎng)絡(luò)節(jié)點(diǎn)的密度，也影響?zhàn)ず蟿┑氖褂眯阅堋Ｔ囼?yàn)考察LIPN中PVA．Glyoxal的質(zhì)量分?jǐn)?shù)比對(duì)染色棉織物干、濕摩擦牢度的影響，結(jié)果如表4所示。
由表4可知，LIPN中PVA／Glyoxal質(zhì)量分?jǐn)?shù)比從1：0．15到1：0．60，棉織物印花干、濕摩擦牢度呈現(xiàn)先增大再減小趨勢(shì)。當(dāng)LIPN中PVA／Glyoxal質(zhì)量分?jǐn)?shù)比為1：0．20時(shí)，棉織物印花的干、濕摩擦牢度最好說明此時(shí)形成的互穿網(wǎng)絡(luò)結(jié)構(gòu)最佳。因此，確定LIPN中PVA／Glyoxal質(zhì)量分?jǐn)?shù)比為1：0．20。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
