由表1可以計算出，棉的修正系數(shù)d值的7次試驗平均值，結(jié)果為1.01。
2.2 棉與莫代爾在70℃甲酸/氯化鋅溶液中溶解性試驗
將純棉和純莫代爾面料分別放入70℃甲酸/氯化鋅溶液中溶解20 mim，莫代爾全部溶解，而棉不溶解，但有少量損失。表2是純棉試樣在方法二溶液中的質(zhì)量損失情況。

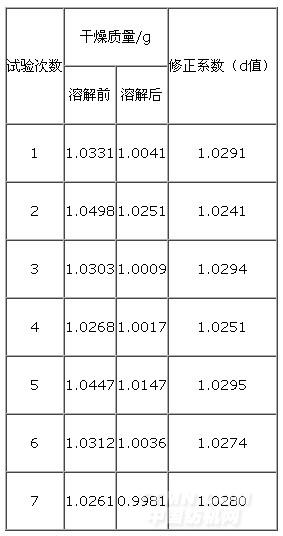

表2 70 ℃甲酸/氯化鋅溶液對棉的損傷情況
.jpg)
由表2可以計算出，棉的修正系數(shù)d值的7次試驗平均值，結(jié)果為1.03。
2.3 兩種測試方法的比對試驗
將6塊不同比例的棉與莫代爾混紡試樣分為兩組，一組試樣采用方法一，另一組試樣采用方法二進行試驗，結(jié)果見表3。
表3 兩種方法對比試驗
.jpg)
表3兩組數(shù)據(jù)表明，棉/莫代爾混紡織物用方法一測試的結(jié)果更接近實際混紡比。這是因為方法一對棉的損傷小，試驗溫度低，結(jié)果較準(zhǔn)確，只是比方法二用時長。因此，建議棉/莫代爾混紡織物在檢測試驗中采用方法一。
3 結(jié)論
莫代爾纖維在方法一、方法二溶液中全部溶解，棉在方法一溶液中的損傷小，測試結(jié)果更接近實際混紡比，建議在檢測試驗中采用方法一。經(jīng)計算，修正系數(shù)d值取1.01，棉在方法二溶液中的修正系數(shù)d值取1.03。
<<上一頁[1][2][3]
您所在的位置：
編.gif)
