手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

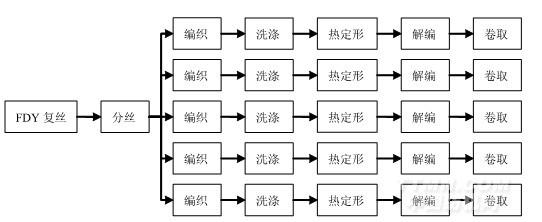

圖 2 傳統(tǒng)假編變形工藝流程

以本實驗所采用的原料PET 200/10 SD FDY（即200旦/10孔半消光全拉伸滌綸長絲）為 例，顯而易見，新方法與傳統(tǒng)工藝相比生產(chǎn)效率可提高10倍。
3 結(jié)果與討論
3.1 給紗方式

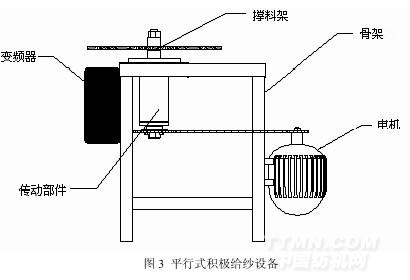

由于是以FDY復(fù)絲為原料直接編織定形，因此必須確保在送紗過程中復(fù)絲不能發(fā)生扭絞，以免對后面的分絲工序產(chǎn)生影響；同時，又要避免輸紗不勻，導(dǎo)致斷頭率的增加，在這 里我們自行設(shè)計了給紗設(shè)備（如圖3），采取平行式積極給紗方式[2]。所謂平行，就是指撐料 架與進紗口須處于同一高度上，使紗線能夠水平送入針織機中，這樣能有效的避免扭絞問題的發(fā)生。


3.2 加工絲速

為獲得良好的加工效果，絲速不宜設(shè)定過高。隨著絲速的提高，絲條運行穩(wěn)定性會有所 下降，斷頭率升高，加工過程中 FDY 復(fù)絲會發(fā)生扭曲纏繞，直接影響分絲工序的進行，但 絲速太低，生產(chǎn)成本會變高，影響經(jīng)濟效益，所以絲速選擇在 400～600m/min 之間為宜。


3.3 熱定形工藝參數(shù)選擇


3.3.1定形溫度 溫度是影響熱定形的最主要因素，熱定形溫度應(yīng)高于纖維的玻璃化溫度，低于熔點溫度，

使纖維處于高彈狀態(tài)，克服分子間相互的內(nèi)應(yīng)力，產(chǎn)生分子鏈的位移運動并建立新的形態(tài)，
再通過冷卻將新形態(tài)的纖維降溫至玻璃化溫度以下，使其形態(tài)得到固定[3]。定形溫度越高， 定形后絲的形態(tài)越穩(wěn)定。但定形溫度過高會引起手感粗糙，甚至纖維損傷。因此，我們通過假編絲物理性能與熱處理溫度關(guān)系（見表 2）和定形溫度與屈曲保持率（屈曲保持率是表示假編絲屈曲形態(tài)的耐久程度的參數(shù)）關(guān)系曲線（見圖 4）可以看出，溫度保持在 180～190℃ 之間，定形效果最好，且不會造成纖維性能惡化。
