納米級(jí)三氧化二銻阻燃材料由于粒度小具有了特殊的延展性能，可均勻分散于聚合物材料中，三氧化二銻和四溴雙酚A共同作用，三氧化二銻的比表面積的增大使其在阻燃過(guò)程中能有效地生成溴化銻，采用凝聚相阻燃和減少鏈?zhǔn)椒磻?yīng)自由基·OH來(lái)實(shí)現(xiàn)阻燃。本實(shí)驗(yàn)中加入納米級(jí)三氧化二銻，棉織物的阻燃作用得到一定的提高，但是不是很明顯，可能主要是由于納米顆粒比表面積的增大帶來(lái)的表面活性增大，引起納米顆粒的團(tuán)聚，從而降低了納米顆粒應(yīng)具有的顯著阻燃效應(yīng)。
從表3—24，表3·25，表3·26，表3．27中看出棉織物的續(xù)燃時(shí)間和陰燃時(shí)間均為min，織物的白度基本無(wú)變化。從圖3．7(a，b，c，d)中看出，隨著納米材料的量的增加，棉織物的極限氧指數(shù)逐漸增大，損毀長(zhǎng)度在逐漸減小，斷裂強(qiáng)度在逐漸增大，當(dāng)納米的添加量為Sb203為1．09／l，C15H12O2Br4為7．76鯽時(shí)，極限氧指數(shù)達(dá)到最大1．8％，損毀長(zhǎng)度為6．5cm，斷裂強(qiáng)度為425．7N，而后隨著納米材料的添加，各指標(biāo)又發(fā)生相應(yīng)的減小和增大。由此得出納米材料的最佳添加量為：Sb203為1．09／l，CtsHl202Br4為7．769／1。
以上結(jié)論說(shuō)明納米材料對(duì)棉織物的阻燃性能有一定的提高作用，使棉織物的阻燃性能得到一定的提高。棉織物的極限氧指數(shù)都達(dá)到了30％以上，使棉織物達(dá)到了難燃的程度。
3．4.3紅外光譜法分析納米材料與棉纖維素的交聯(lián)情況
為了更好的說(shuō)明納米材料和棉纖維的交聯(lián)情況，對(duì)棉織物進(jìn)行了紅外光譜測(cè)試，見(jiàn)圖3．8。
.jpg)

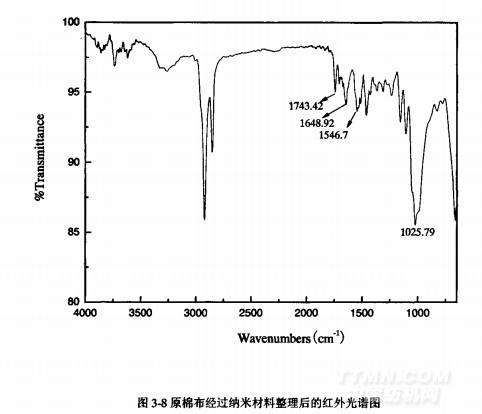

圖3．8是原棉布經(jīng)過(guò)納米材料(Sb203和c15H1202Br4)整理后的紅外光譜圖。圖中在1500～2000clnd處也出現(xiàn)大量鋸齒峰，說(shuō)明有大量的羰基．CO．存在，在1025．79cm-1處出現(xiàn)較強(qiáng)的吸收峰，這說(shuō)明此處有芳醚鍵=C-O-C存在。這是由于四溴雙酚A中存在苯環(huán)和酚羥基，這都說(shuō)明納米材料和棉織物有交聯(lián)作用。
<<上一頁(yè)[1][2]
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
