注：聚氨酯 PA-11 濃度 160g/L；預烘：80℃，4min；焙烘：160℃，4min
由表 6 可知，經彈性聚氨酯 PA-11 整理后，苧麻織物的刺癢感明顯降低，織物表面的
動摩擦系數和粗糙度也有較大程度的下降，單位面積內外力對織物壓縮所做的功減小，表明 織物可壓縮性能提高，織物的透氣性能、白度和斷裂強力受到的影響較小。可見，單獨的彈 性聚氨酯整理可有效改善苧麻織物的表面性質和壓縮性質，在降低苧麻織物刺癢感的同時保 持了織物原有的性能和風格。
為直觀地分析聚氨酯對苧麻織物的整理效果，對比聚氨酯整理前后苧麻纖維的形態結構 變化，進一步分析聚氨酯整理對苧麻織物服用性能的影響。
.jpg)

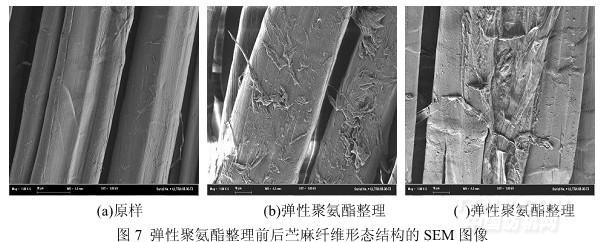

由圖 7 可知，未經聚氨酯整理的苧麻纖維(圖 7(a))表面光滑，平直且顯剛硬；經過聚 氨 酯整理后的苧麻纖維表面被部分包覆了聚氨酯(圖 7(b))，同時在部分苧麻纖維之間也形成聚 氨酯薄膜(圖 7(c))。苧麻纖維本身具有多孔性，在聚氨酯浸軋整理工藝中，部分整理劑滲入 纖維內部形成交聯，從而提高苧麻織物的壓縮性質；聚氨酯整理劑在苧麻纖維和織物表面的
物的吸濕透氣性能不致造成顯著影響。
2.3 苧麻織物的纖維素酶與彈性聚氨酯抗刺癢聯合整理
纖維素酶對苧麻纖維的水解作用有利于降低其剛性，改善苧麻織物手感和降低刺癢感， 但通常易使苧麻織物的強力損失嚴重，若輕度整理，則改善刺癢感的效果不明顯。聚氨酯整 理有利于包覆纖維毛羽頭端從而降低刺癢感，但是對降低纖維本身結晶度和剛性沒有作用。 為達到苧麻織物抗刺癢整理的綜合優良效果，將以上兩種方法結合起來，揚長補短，發揮纖 維素酶整理和聚氨酯整理的優點，彌補各自的不足。對比苧麻織物的纖維素酶、彈性聚氨酯 單獨整理及其聯合整理效果如表 7 所示。

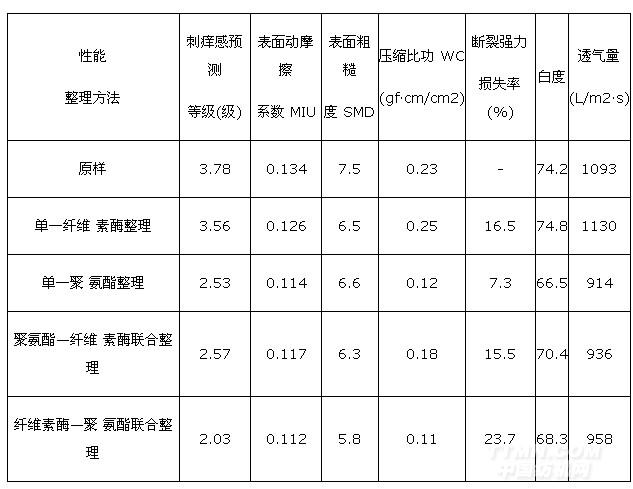

表 7 纖維素酶與彈性聚氨酯單獨及聯合整理前后苧麻織物刺癢感及性能的對比
Tab. 7 Comparison of ramie fabric properties before and after single and combination finishing
.jpg)
注：單一酶整理：纖維素酶 80L 1.0%(o.w.f.)；浴比 1:30；pH4.5；溫度 55℃；時間 90min
單一聚氨酯整理：聚氨酯 PA-11 濃度 160g/L；80℃預烘 4min；160℃焙烘 4min
聯合整理：兩種整理工藝的聯合：1）先聚氨酯整理再酶整理；2）先酶整理再聚氨酯整理
由表 7 可知，苧麻織物的彈性聚氨酯-纖維素酶聯合整理與單獨聚氨酯整理的抗刺癢效果相似，可能是因為纖維表面大部分被聚氨酯包覆，阻礙了后續纖維素酶的水解作用，織物 刺癢感的降低主要通過聚氨酯在織物表面的包覆和提高織物的壓縮性質實現的。然而，織物 的斷裂強力損失要比單獨聚氨酯整理嚴重，這可能是由于聚氨酯在纖維表面的包覆作用不均 勻，使得纖維素酶水解作用集中在纖維上未被聚氨酯包覆部位上，當織物在受到外力拉伸作 用時，極易造成應力集中，使得織物的斷裂強力降低。
苧麻織物的纖維素酶-彈性聚氨酯聯合整理抗刺癢效果最為顯著，織物的表面性質和壓 縮性質都有較為明顯的改善，整理效果結合了纖維素酶整理和彈性聚氨酯整理的優點。顯然， 適度的纖維素酶整理能夠有效軟化或去除苧麻織物表面突出的毛羽，同時，酶的刻蝕作用也 使纖維的比表面積和纖維內部的縫隙和空洞增大，有利于后續聚氨酯高分子在纖維表面的包 覆和滲入纖維內部形成交聯，從而有利于降低了苧麻織物的刺癢感。經纖維素酶-彈性聚氨 酯的聯合整理后，織物的斷裂強力損失率有所增加，這可能是由于纖維素酶整理和高溫焙烘 過程對苧麻纖維的雙重損傷作用所致。
綜上所述，苧麻織物的纖維素酶-彈性聚氨酯抗刺癢聯合整理能夠有效降低苧麻織物刺 癢感，且能較好保持苧麻織物良好的透氣性和較高的強力等優點。
3 結論
纖維素酶整理通常在尚未達到有效降低苧麻織物刺癢感目的之前就已造成苧麻織物斷的部分毛羽，有利于提高織物表面平滑性；其對降低織物刺癢感的作用非常有限，但可有助于后續的聚氨酯協同整理。彈性聚氨酯單獨整理即可有效降低苧麻織物刺癢感，聚氨酯整理 劑在苧麻織物表面形成部分包覆，對改善織物平滑性、鈍化突出于織物表面的毛羽有利，且 能在苧麻纖維內部形成三維網狀結構的交聯，有效提高織物的可壓縮性能，降低苧麻織物刺 癢感的綜合效果顯著。苧麻織物的彈性聚氨酯-纖維素酶聯合整理與單獨聚氨酯整理的抗刺 癢效果相似；苧麻織物的纖維素酶-彈性聚氨酯聯合整理抗刺癢效果顯著，織物的表面性質 和壓縮性質都有較為明顯的改善，且能較好保持苧麻織物的透氣性和強力。
<<上一頁[1][2][3][4][5][6]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
