手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

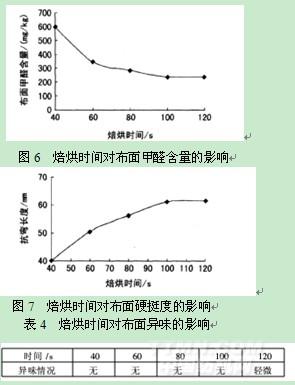

試驗(yàn)結(jié)果如圖6、圖7及表4。

從表4和圖6、圖7可以看出,隨著焙烘時(shí)間的延長(zhǎng),硬挺度明顯增加,布面甲醛含量也隨之減少,但焙烘時(shí)間延長(zhǎng)至120s時(shí),布面有輕微的異味出現(xiàn)。結(jié)合不同焙烘溫度產(chǎn)生的布面效果,分析原因是,焙烘溫度過(guò)高,時(shí)間過(guò)長(zhǎng),易在樹脂反應(yīng)時(shí)產(chǎn)生三甲胺[(CH3)3N],而使整理的織物有魚腥臭[3]。因此,整理時(shí)在提高焙烘溫度的同時(shí)應(yīng)相應(yīng)減少焙烘時(shí)間,或在降低焙烘溫度的同時(shí)相應(yīng)增加焙烘時(shí)間,都能達(dá)到較理想的應(yīng)用效果。結(jié)合工廠工藝,克重小于100g/m2的織物,建議采用80~110m/min車速;克重100~200g/m2織物,采用70~90m/min車速;克重大于200g/m2織物,車速采用60~70m/min。

2.5　非離子滲透劑107A的添加

織物　滌綸牛津布預(yù)防水,防水度達(dá)60~70分,

軋液率為  33%

TF-630/(g/L)   30

TF-630C/(g/L)   6

107A/(g/L)      1,2,3,4,5

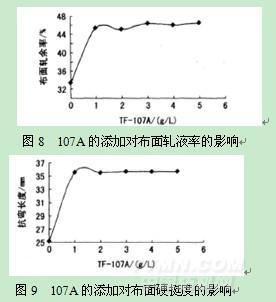

試驗(yàn)結(jié)果見圖8、圖9。由圖8、圖9可以看出,在織物滲透性比較差的情況下,添加107A,能加快工作液滲入織物,明顯提高布面帶液率,增加布面硬挺度。107A的用量控制在1~3g/L即可。

2.6　淀粉糊的添加

織物　滌綸牛津布

TF-630/(g/L)   30

TF-630C/(g/L)   6

淀粉糊/(g/L)     0,10,20,30

試驗(yàn)結(jié)果如圖10所示

圖10　淀粉糊的添加對(duì)布面硬挺度的影響

由圖10可以看出,添加淀粉糊能明顯提高布面硬挺度。當(dāng)以30g/L化料添加時(shí),所化糊料冷卻后放置12h,即呈果凍狀,會(huì)影響使用。20g/L化料添加時(shí),冷卻后可放置168h(7d)左右。故添加量以10~20g/L為宜。如加工白色織物,考慮到淀粉糊在濕氣較重的環(huán)境中易產(chǎn)生霉點(diǎn),需謹(jǐn)慎使用。
