手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

從表3可以看出，紅外干燥比烘箱干燥測試滌／棉、毛／絲、棉／粘產品和毛混紡產品可以縮短430min。加快了測試進程，縮短了檢測周期，達到了初期目標。

2．3對減少樣品烘干冷卻步驟的研究

此前通過紅外干燥，已明顯縮短了纖維含量檢測的時間，提高了測試效率．為進一步縮短試驗時間，將繼續研究可否再減少冷卻時間或步驟．

2．3．1對紅外烘干后熱重和冷重的比較

紡織品經紅外干燥法烘燥后一般也要在干燥器中冷卻120min，本部分試驗是進一步探討紅外干燥后能否將干燥器冷卻的120min省掉．以全棉紗線為研究對象，經紅外烘干后冷卻120min前后稱重，結果見表4．

棉纖維具有較好的吸濕性，在正常情況下，纖維可向周圍的大氣中吸收水分，其含水率為8％~10％，全棉紗經紅外干燥后再冷卻120min，冷卻前質量小于冷卻后的質量，原因是冷卻過程中，熱紗線還會吸收少量干燥器中的水分．以表4樣品中棉纖維為例，冷卻后樣品的失重(含水率)8．6％左右，冷卻前樣品質量稍有減小，含水率7．2％左右，具有一定規律性．因此，本文提出通過修正系數以熱重來表征冷重．

2．3．2對常規纖維的熱重修正系數的研究

從表5中可以發現，主要纖維成分的熱重與冷重的修正系數值在1．006～1．040．其中，滌綸為1．006左右，棉為1．018左右，毛為1．039左右，粘膠為1．035左右，滌／棉混紡織物為1．014．

參照GBfr2910—2009中的精密度，對于混紡均勻的紡織材料，本法采用當置信度為95％時，誤差率不超過±l％．將試驗數據代人式(1)、(2)，求得樣品的平均值、標準偏差，然后將試驗數據從小到大排序，將數據代入式(3)，按照格魯布斯檢驗法判斷該值是否異常，如為異常值，則應舍去，最后將正常值代入式(4)、(5)．

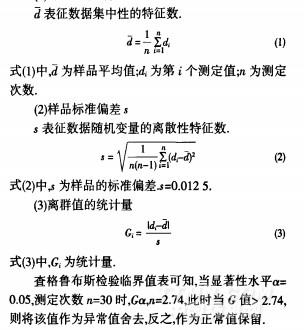

(1)樣品的平均值d

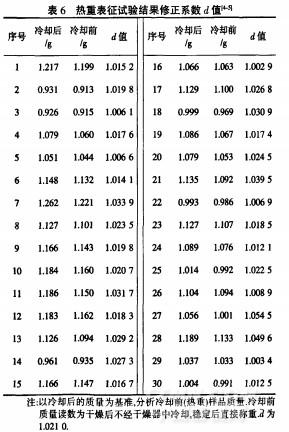

求得樣品95％的置信區間及置信界限，從而推斷出總體的規律性．以多種2組分纖維樣品來試驗，分析紅外干燥后冷卻前后的質量變化，確立熱重來表征纖維含量定量分析的修正系數，見表6．

<<上一頁[1][2][3][4]下一頁>>
