圖2整理前后織物的紫外線透過率曲線
Fig.2 Curves of ultraviolet ray transmission of fabrics
before and after treated
由圖2可知,整理后織物在290~370nm波段的紫外線透過率幾乎為零,比原布相應(yīng)波段的透過率低得多,這說明納米TiO2整理劑對(duì)紫外線有非常好的屏蔽作用.經(jīng)20%和10%整理劑整理的織物明顯比5%整理劑整理織物的紫外線屏蔽范圍要寬15nm左右,這主要表現(xiàn)在370nm附近的紫外線區(qū)域中.由此可見,隨著整理劑用量的增大,整理劑中納米TiO2顆粒的數(shù)量增多,其對(duì)紫外線的屏蔽作用也增強(qiáng),屏蔽范圍變大.織物整理前后抗紫外線數(shù)據(jù)比較見表1.
.jpg)
由表1可見,與原布相比,經(jīng)整理后織物的UVA阻隔率和UVB阻隔率都很高,特別是對(duì)UVB的阻隔率都達(dá)到了99.5%,即對(duì)相應(yīng)波段的紫外線有非常顯著的屏蔽作用;對(duì)應(yīng)織物的UPF值也有很大提高,UPF等級(jí)都達(dá)到了50++的水平,說明織物具有良好的抗紫外線效果.10%整理劑整理布樣比5%整理劑整理布樣的UPF值提高了23.5,而20%整理劑整理布樣比10%整理劑整理布樣的UPF值僅僅提高了
2.4.這說明當(dāng)整理劑質(zhì)量分?jǐn)?shù)增大時(shí),雖然整理織物的UPF值也增大,但增大的幅度有所降低,UPF值達(dá)到相對(duì)穩(wěn)定狀態(tài).當(dāng)整理劑質(zhì)量分?jǐn)?shù)達(dá)到10%時(shí),整理織物的UPF值達(dá)到140以上,這說明此時(shí)織物已經(jīng)具有比較理想的抗紫外線性能.
2.3整理織物的抗菌性能
2.3.1納米TiO2整理劑對(duì)織物抗菌性能的影響
當(dāng)受到波長(zhǎng)小于387.5nm的光照射時(shí),TiO2的價(jià)帶電子e-被激發(fā),同時(shí)產(chǎn)生相應(yīng)的空穴h+.e-和h+與吸附在TiO2表面上的O2和H2O反應(yīng),生成羥基自由基·OH、超氧原子·O2-、過羥基·OOH和H2O2等強(qiáng)氧化劑.其中活性羥基具有402.8MJ/mol反應(yīng)能,高于有機(jī)物中各類化學(xué)鍵能.這些強(qiáng)氧化劑通過一系列鏈?zhǔn)椒磻?yīng)直接破壞細(xì)胞結(jié)構(gòu),致使細(xì)菌蛋白質(zhì)和酯類分解成無害小分子.眾多研究表明,活性羥基存在時(shí)間
較短,不能通過細(xì)胞膜,它直接攻擊細(xì)胞并破壞細(xì)胞結(jié)構(gòu)比較困難,所以TiO2催化殺菌效應(yīng)是活性羥基與多種活性氧類物質(zhì)的協(xié)同作用結(jié)果.

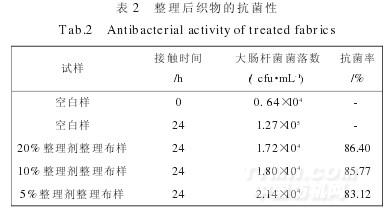

經(jīng)不同質(zhì)量分?jǐn)?shù)(20%、10%和5%)納米TiO2整理劑整理后織物的抗菌性見表2.
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
