2．3傅里葉變換紅外光譜分析

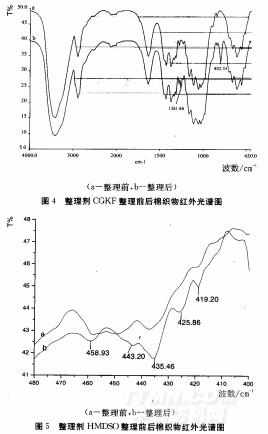

對比圖4(a'b)可以看出，經整理后棉織物的紅外光譜中，在1261cm-1處出現了一吸收峰，為抗紫外線整理劑CGKF中SiCHs的特征吸收峰。而在802cm-1處出現較強吸收峰為整理劑CGKF中Si_O__Si特征吸收峰。說明經整理后，CGKF整理劑附著在織物上，使得織物的抗紫外線性能發生變化。
.jpg)
對比圖5(a'b)可以看出，經等離子體照射后在425cm-1處出現較強吸收峰為HMDSO中Si一O—C特征吸收峰j。說明整理劑HMDs0在等離子體照射下，發生化學反應，在棉纖維
表面沉積了二氧化硅薄膜，使棉織物抗紫外性能得到提高。
2．4掃描電鏡測試

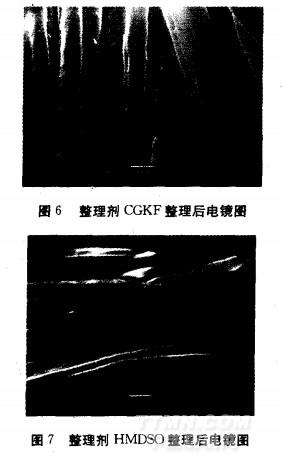

由圖6可以看出CGKF整理后，纖維的表面有明顯的凹槽和凹坑，有些纖維的表面已經成蜂窩狀，并且還有一些小顆粒，這可能是等離子體聚合產物舊，從而使棉織物抗紫外線性能提高。
由圖7可清晰地看出，在棉纖維的表面除了有少量的顆粒和明顯的凹槽以外，還有一層致密、連續的薄膜沉積，這說明覆蓋有整理劑HMDSO的棉織物，經等離子體照射后，HMDSO發生分解，在棉纖維表面沉積二氧化硅薄膜，從而使棉織物的抗紫外性能得到提高。
.jpg)
3結論
(1)采用整理劑CGKF和HMDsO，棉織物的抗紫外性能均有大幅度提高。
(2)比較兩種不同整理劑改善棉織物的抗紫外性能的效果，整理劑CGKF處理后的棉織物抗紫外線性能更好一些，紫外線平均透過率達到1．7，使棉織物具有非常優異的紫外線防護功能。
<<上一頁[1][2][3]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
