手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

煮練液處方(以對織物重量百分率計)：燒堿(100%)為3，水玻璃(相對密度1．4)0．5%，表面活性劑0．5%，亞硫酸氫鈉為0．5%，磷酸三鈉1%。

煮練工藝條件：浴比(織物重量：煮練液體積)為1：3，煮練壓力為大氣壓，煮練溫度為100℃，煮練時間為3h。

1．32紅外光譜分析

利用SpectrumOne-B型傅立葉變換紅外光譜儀對兩種整理劑整理前后試樣進行紅外光譜分析。

1．3．3掃描電鏡測試

利用JSM-6460LV型掃描電鏡觀察整理前后試樣在掃描電鏡下影像的變化。

1．3．4紫外線分光光度計測紫外線透過率

用Lambda35型分光光度計測定各種抗紫外試樣的透過率曲線，并用面積比求出280320nn2紫外線區域的平均透過率(%)。

2結果與分析．

2．1棉織物的紫外線透過率

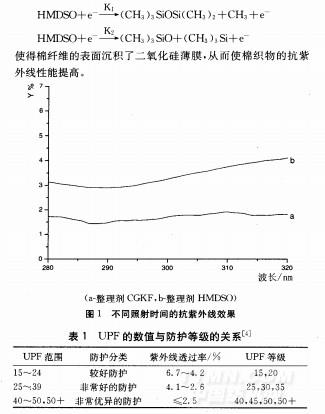

圖1是當等離子體照射時間為60S，照射距離為9mm時，采用兩種不同整理劑對棉織物進行處理后，棉織物的紫外線透過率情況。

由圖1可以看出，采用整理劑CGKF和HMDS0，波長在280~320nm．的紫外線平均透過率均大幅度下降，棉織物的抗紫外性能均有很大提高，符合國家紡織品防紫外線要求(見表1)，但經整理劑CGKF處理后的棉織物紫外線平均透過率降低至1.7%，使棉織物具有非常優異的紫外線防護效果，優于整理劑HMDSO。

雖然采用兩種整理劑，棉織物抗紫外線效果相差不很大，但它們各自作用機理卻不同。整理劑CGKF因為分子量大，聚合度高，分子主鏈結構中含I有Si—O、si～C化學鍵，鍵能較高(Si—O鍵4．6eV，Si一C鍵8．3eV)，所以等離子體作用下產生自由基較少孩4蝕作用較弱，主要發生聚合反應，在CGKF大分子間發生交聯，形成網狀結構。而整理劑HMDSO對棉織物進行二浸二軋整理后，在棉纖維的表面沉積了大量的等離子體聚合物，經等離子體處理后，HMDSO主要發生如下兩個化學反應：

2．2棉織物抗紫外線性能耐洗牢度

由圖2、圖3可以看出經整理劑CGKF整理后織物的耐洗牢度比用整理劑HMDSO要好，這主要是因為在等離子體作用下，CGKF大分子間發生交聯形成的網狀結構使得耐洗牢度好。
