手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

從表2中看出，經(jīng)涂層整理后的織物，其經(jīng)緯密度與原樣織物的經(jīng)緯密度很接近，可認(rèn)為涂層后織物密度沒有發(fā)生變化。因此，我們認(rèn)為，用裁剪器裁取相同面積試樣時(shí)，原樣的重量即為涂層織物試樣涂層前的重量。單位面積試樣的涂層量，即為單位面積涂層織物的重量減去相同面積原樣的重量。這為涂層率的計(jì)算提供了極大的方便。

3．2  PA樣品的涂層率計(jì)算

涂層率是單位面積涂層織物上的涂層劑重量與涂層織物重量的比值，從以上的測(cè)試結(jié)果，我們可以認(rèn)為，經(jīng)涂層整理的試樣，其涂層前重量為相同面積(用能裁剪面積為100cm2的圓形試樣的裁剪器取樣，以保證涂層織物與原樣的樣品面積相同)原樣的重量，從而得出單位面積涂層織物上涂層劑的量，再計(jì)算出涂層率。用裁剪器分別裁取l00cm2原樣、PA試樣各20塊，測(cè)其平均重量，再計(jì)算涂層率，結(jié)果如表3所示。

由表3可知，本試驗(yàn)所用面料(聚丙烯酸酯涂層染色滌／棉混紡織物)，其涂層率為7.8％。

3．3涂層織物在水中的溶解狀況

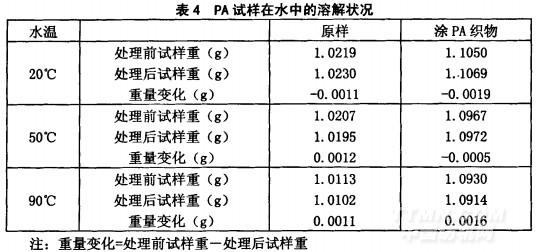

按2．2．3所述的方法對(duì)原樣及涂層試樣進(jìn)行水溶解實(shí)驗(yàn)，結(jié)果見表4。

從表4中看出，經(jīng)蒸餾水處理的樣品，織物重量幾乎無(wú)變化，說明蒸餾水并不能去除PA織物上的涂層劑。

3.4不同的剝離劑在不同試驗(yàn)條件下對(duì)樣品的剝離效果

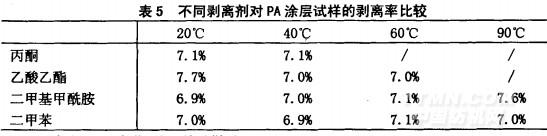

不同溶劑在不同溫度下對(duì)PA涂層試樣的剝離率比較如表5所示。

剝離率=重量變化／處理前試樣重×100％

未經(jīng)剝離試驗(yàn)樣品的涂層率為7．8％，與表中數(shù)值均很接近，由表5可看出，在不同溫度下，分別以丙酮、乙酸乙酯、二甲基甲酰胺、二甲苯為剝離劑時(shí)，PA試樣均可獲得較好的剝離效果。

四種剝離劑對(duì)PA試樣的剝離效果很接近，那么要優(yōu)選出最佳剝離劑，必須考慮試劑的毒性，以對(duì)人體毒性最小的試劑為最佳。

查閱《中國(guó)藥典》，  四種剝離劑中，二甲基甲酰胺毒性最大，其次為二甲苯，乙酸乙酯與丙酮屬三類有機(jī)溶劑，毒性最小。在剝離效果相近的情況下，應(yīng)首先對(duì)試驗(yàn)人員傷害較小的試劑，所以我們排除二甲基甲酰胺及二甲苯。乙酸乙酯與丙酮的毒性相當(dāng)，但它們的價(jià)格差異極大，乙酸乙酯的價(jià)格是丙酮的兩倍，從試驗(yàn)成本考慮，我們將成本較大的乙酸乙酯排除，選擇丙酮作為最佳剝離劑。從表5看出，在試驗(yàn)溫度分別為20"C、40"C時(shí)，剝離效果是一致的，從節(jié)約能源及提高工作效率考慮，我們選擇較低的試驗(yàn)溫度即20℃。
