5.2升華牢度分析

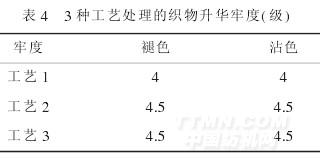

參照GB/T5718-1997,取染好的滌綸織物試樣5mm×45mm與同樣尺寸的聚酯標準貼襯織物疊成組合試樣。將升華牢度儀預熱到180℃,將組合試樣平放在升華牢度儀的測試臺上,放下壓板,持續30s。用灰色樣卡評定染色式樣的褪色級數,用沾色用灰色樣卡評定貼襯織物與染色試樣接觸面的沾色級數。結果見表4。
結果顯示,工藝1處理的織物升華牢度最差,工藝2、3處理的織物升華牢度較工藝1有所提高。這是由于織物表面的低聚物和纖維沒有化學鍵的結合,在高溫的作用下很容易脫離織物,沾染聚酯標準貼襯織物,使織物的升華牢度差。工藝2、3處理的織物表面低聚物含量較低,并且選用的分散黑屬于高溫型染料,因此其升華牢度均較好。
.jpg)
6結果與討論
(1)在滌綸織物的染色過程中,加入滌綸低聚物去除劑能夠簡單、有效地解決低聚物問題,避免色點、色花等現象的出現。
(2)采用測色配色儀測被染織物的L、a、b值和采用氯仿萃取法測試織物法均可定量織物上低聚物的含量,并且兩種方法均簡單、有效、可行。
(3)在滌綸織物的染色過程中,加入滌綸低聚物去除劑對滌綸織物的常規色牢度有所提高,特別是摩擦色牢度可提高半級。
<<上一頁[1][2][3]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
