手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

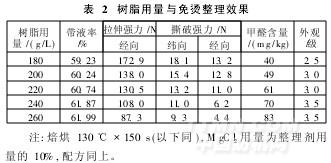

綜合考慮織物的外觀、強力、服用性能和經濟因素,樹脂濃度不易過高,因此選擇AP濃度220g/L為較佳工藝處方。

2.1.3　催化劑的選擇和用量的影響

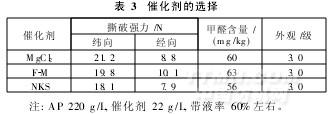

不同催化劑的試驗結果見表3。

由表3可知,不同催化劑對亞麻織物外觀的影響較小[3]。從強力損傷和甲醛含量來看,NKS的催化效能較好。以下試驗選用NKS作為催化劑。

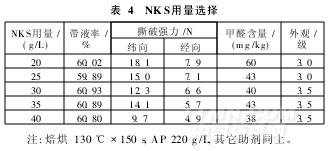

2.1.4　催化劑用量

催化劑用量的增加,能加速樹脂與纖維的交聯反應,提高織物的免燙性能[4]。但催化劑NKS活性較高,用量過高會使交聯速率增大,對強力損傷較大。綜合考慮,選擇NKS用量為30g/L。

2.2　防皺整理工藝條件正交試驗

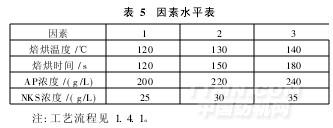

以影響亞麻織物免燙整理效果的焙烘溫度、焙烘時間、樹脂AP濃度、催化劑NKS濃度為4因素,各因素取三水平,見表5。

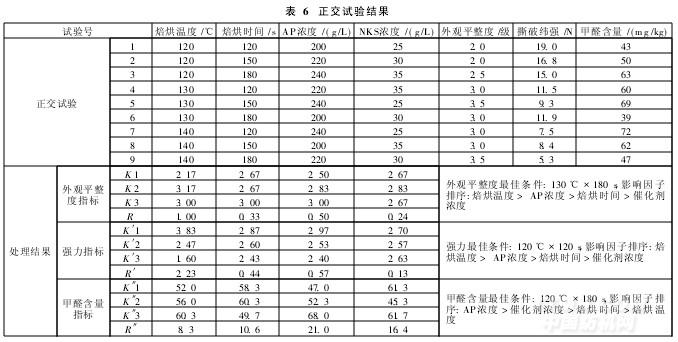

由表6知,通過試驗,得出亞麻織物免燙整理效果影響因子的排序為:

焙烘溫度>AP濃度>焙烘時間>催化劑濃度

(1)對外觀平整度指標影響最大的因素是焙烘溫度。溫度越高,樹脂與纖維交聯得越充分,外觀平整度越好,但同時強力也不斷下降。

(2)對強度指標影響最大的因素也是焙烘溫度。因此,在選擇焙烘溫度時,應在外觀和強力中選好平衡點。

(3)影響甲醛含量的重要因素是AP濃度和催化劑濃度。樹脂整理劑反應不充分,織物中甲醛含量會相應增加,但適當延長焙烘時間可降低甲醛含量[5]。

根據以上正交試驗的方差分析,以外觀平整度為評測指標時,較佳工藝為A2B3C3D2;以強力為評測指標時,較佳工藝為A1B1C1D1;以甲醛含量為評測指標時,較佳工藝為A1B3C1D2。綜合考慮三個指標,選擇工藝條件為:A2B2C2D2,即焙烘溫度130℃,焙烘時間150s,樹脂AP濃度220g/L,催化劑NKS濃度30g/L。
