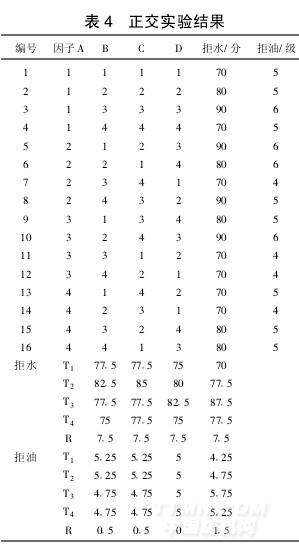

由表4比較得出拒水拒油整理最佳條件:
A2B2C3D3,等離子處理時間為3min、壓強40Pa、功率100W、焙烘溫度140℃、時間為5min。用最佳工藝進行實驗其拒水等級為100分,拒油等級為6級,經10次水洗后其拒水等級為90分,拒油等級為6級。對等離子處理工藝進行探討,發(fā)現各個因素對拒水拒油耐洗性影響都差不多,說明工藝條件比較容易控制,比較容易投入實際生產。
.jpg)
.jpg)
3 結 論
真絲織物經氧等離子拒水拒油整理后,整理劑TG—410接枝到織物的表面,使織物具有優(yōu)良的拒水拒油性能。其與傳統的拒水拒油整理工藝相比,并沒有提高拒水拒油等級,但提高了整理效果的耐洗性。最佳的氧低溫等離子體拒水拒油整理條件為:時間3min、壓強40Pa、功率100W,焙烘溫度140℃、時間5min。
<<上一頁[1][2][3]
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
您所在的位置：
