手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

圖4　改性茶皂素用量對織物白度和失重率的影響

由圖4可知,改性茶皂素用量較低時,織物白度即可達到較高水平;隨著茶皂素用量增加,織物白度稍有增大,但失重率明顯上升;改性茶皂素用量達到15g/L后,織物白度幾乎不再增加;用量達到30g/L后,織物的失重率穩定在8%左右。由此可知,較低的改性茶皂素用量即可賦予織物良好的漂白效果,但要徹底去除織物上的漿料,則需要較高用量的茶皂素。因此,對于含漿量少的滌/棉織物和不含漿料的棉針織物,若采用茶皂素進行一浴法前處理,可以考慮降低其用量。

2.4　燒堿用量的影響

改性茶皂素用量40g/L,在改性茶皂素處理液中加入適量燒堿,按1.2.1節工藝于98℃對棉織物浸漬處理40min,考察燒堿用量對織物白度和失重率的影響,結果見圖5。

圖5　燒堿用量對織物白度和失重率的影響

由圖5可知,燒堿用量較低時,織物白度變化不明顯;當燒堿用量達到50g/L后,織物白度反而開始下降。試驗過程中,燒堿用量為50g/L和60g/L時,處理殘液的顏色比其它試樣殘液的顏色要深,說明此時濃堿破壞了茶皂素中的某些組分,或使茶皂素中的漂白組分加快分解。隨著燒堿用量的增加,織物的失重率逐漸增大;燒堿用量為60g/L時,織物失重率達到14%。顯然,這是由退漿和纖維損傷失重共同引起的。

2.5　改性茶皂素工藝與常規工藝的對比

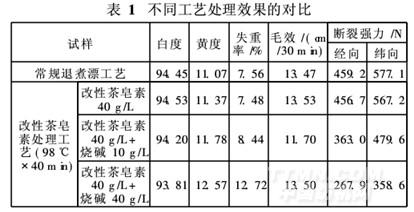

比較改性茶皂素工藝與常規工藝處理試樣的各項性能,結果見表1。

由表1可知,單一改性茶皂素一浴法工藝處理試樣的白度、失重率、毛效和強力等指標,均可達到常規兩步法工藝的效果。采用改性茶皂素和燒堿共同處理棉織物,織物強力損傷和失重較大。失重較大與纖維的降解和漿料的去除有關,在實際生產中,應引起高度重視。

3　結論

(1)優化的棉坯布改性茶皂素一浴法前處理工藝為:改性茶皂素用量30~40g/L,98℃浸漬處理40min。處理后棉織物的亨特白度可達94左右,強力損失約8%,退漿和漂白效果與常規退煮-漂兩步法工藝相當。

(2)改性茶皂素退煮漂體系中加入燒堿,無益于棉織物白度的提高,反而會使纖維強力損傷嚴重,失重較大。
