透濕量WVT=24·(A2-A1)/(S·t),單位g/(m2·d);其中A1,A2分別為透濕前后同一試樣的質(zhì)量(g);S為試樣透濕面積(m2);t為試驗(yàn)透濕時(shí)間(h)。
3.3織物芯吸性能測(cè)試
本實(shí)驗(yàn)采用YGB871毛細(xì)管效應(yīng)測(cè)定儀,采用垂直芯吸法,以毛細(xì)高度(cm/30min)為表征。將垂直放置的紡織品,一端浸在液體中,液體借助表面張力沿其毛細(xì)管上升,在規(guī)定時(shí)間內(nèi)液體沿紡織品的縫隙上升或滲入的高度,即為芯吸高度。沿縱向在織物中各取2條試樣,試樣上不應(yīng)有明顯緯斜等嚴(yán)重疵點(diǎn);每條試樣長(zhǎng)22cm,寬1.5cm。試樣下端加上3.0842g重的預(yù)加張力;實(shí)驗(yàn)環(huán)境條件為:溫度20℃±2℃;相對(duì)濕度65%±3%。將試樣垂直浸人溶有高錳酸鉀溶液的恒溫槽中(溶液溫度保持在36℃±2℃),直到聽到鳴響,此時(shí)開始計(jì)時(shí),分別測(cè)定30min內(nèi)毛細(xì)效應(yīng)上升的高度(cm)。
4試驗(yàn)結(jié)果與分析
4.1試驗(yàn)結(jié)果

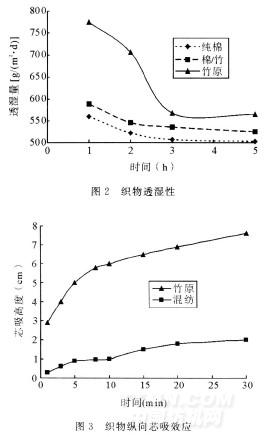

三種織物的透氣、透濕、芯吸性能測(cè)試結(jié)果分別見圖1、圖2、圖3。
.jpg)
4.2試驗(yàn)結(jié)果分析
4.2.1織物透氣性能分析
試驗(yàn)測(cè)得三種織物的透氣量分別為:竹原織物2061L/(m2·s),棉2/竹原1織物1634L/(m2·s),純棉織物1295L/(m2·s)。由圖1可明顯看出竹原織物的透氣性遠(yuǎn)優(yōu)于同規(guī)格的棉纖維織物。
因?yàn)榭椢锿笟庑匀Q于織物中的空隙大小及多少,而這又與纖維性狀、紗線性狀、織物幾何結(jié)構(gòu)以及后整理等因素有關(guān)。
.jpg)
竹原纖維織物的透氣性好,這是由竹纖維本身的特殊結(jié)構(gòu)決定的。在電鏡下觀察竹纖維的橫切面和縱向結(jié)構(gòu),竹原纖維縱向有橫節(jié),粗細(xì)分布很不均勻,纖維表面有無數(shù)微細(xì)凹槽。橫向?yàn)椴灰?guī)則的橢圓形、腰圓形等,內(nèi)有中腔,橫截面上布滿了大大小小的空隙,且邊緣有裂紋,與苧麻纖維的截面很相似。竹原纖維的這些空隙、凹槽與裂紋,猶如毛細(xì)管,可以在瞬間吸收和蒸發(fā)水分,故被專家們譽(yù)為“會(huì)呼吸的纖維”,用這種純天然竹原纖維紡織成面料及加工制成的服裝服飾產(chǎn)品吸濕性強(qiáng)、透氣性好,有清涼感。
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
