手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

0前言

天絲(Tencel)是一種新型人造纖維素纖維。它以天然木漿為原料,采用有機溶劑紡絲方法生產(溶劑回收率達99.5%以上)。天絲纖維素纖維具有透氣好、吸濕性佳,易生物降解的特點,且原料豐富、可再生,制造工藝環保,具有廣闊的發展前景。高支高密天絲緞紋織物,更具有真絲的“豪華美感”和獨特觸感。其光澤柔和亮麗,懸垂性極好,手感柔軟豐滿,加工和服用性能優于粘膠,是一種高檔新型面料。但天絲纖維易原纖化,在紗線表面產生毛羽,不均勻的局部原纖化會造成產品外觀不均勻,導致品質差異、色相差異以及棉粒狀疵點等。采用交聯型Lyocell纖維,如TencelA100可有效防止原纖化[1],同時在染整加工中應加強工藝控制,否則織物在濕態加工中會發硬,易產生折痕、擦傷和色斑等疵點,這是染整加工中的難點。

1小樣試驗

織物規格　純天絲(未絲光)織物9.7tex×9.7tex677根/10cm×488根/10cm,;全棉(已絲光)織物9.7tex×9.7tex681根/10cm×472根/10cm

1.1前處理

天絲對堿穩定性較棉低,絲光不僅會破壞TencelA100防原纖化性能[2],而且易造成擦傷及折痕,加之天絲自身光澤好,所以,前處理采用不絲光工藝。

1.2印花

1.2.1染料選用

天絲和棉一樣為纖維素纖維,目前該類產品印花主要采用活性染料或涂料。涂料印花工藝流程短,易操作,但深色花型的手感、摩擦牢度和刷洗牢度較活性

染料印花差。活性染料印花具有色澤鮮艷、色牢度高和手感好等優點,是生產高檔產品的首選工藝。天絲纖維遇水后膨脹較大,染料及助劑容易進入纖維內部,

故初染率相當高,大塊面花型容易產生色花,應選擇擴散性能好、配伍性佳的染料拼色。

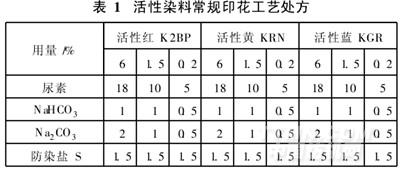

綜合考慮反應性及穩定性,通常使用K型活性染料,也有應用一部分穩定性好、沾色少的KN型和M型活性染料。選擇常用的紅、黃、藍三只活性染料,按深、中、淺濃度進行試驗。常規工藝處方如表1所示。

試驗結果顯示,天絲織物得色量均比全棉淺,以全棉織物得色量為標準(100%)進行比較,結果見表2。

由表2知,染料品種及用量不同,深淺程度也不同。天絲和棉雖同屬于纖維素纖維,但其微結構差異較大,天絲的結晶度和取向度較高,且有皮芯層結構,又未絲光,故得色量較絲光棉低。由于初染率高,活性染料移染性差,大塊面印花易產生色花和色牢度差,所以在花型設計上以淡雅的散花為佳,以突出天絲優雅柔和的光澤。此外,通過增加助劑用量和延長汽蒸時間,也可提高得色量和改善發色效果。

1.2.2助劑用量的影響

(1)尿素用量

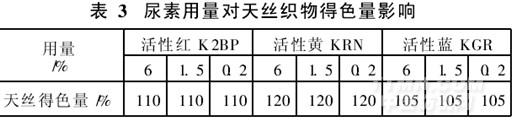

活性染料印花中,尿素起幫助染料溶解,在汽蒸時使纖維溶脹膨化,提高得色量的作用。將尿素用量增加5%后在天絲織物上刮樣,以常規工藝刮樣作標準(100%)進行比較,結果見表3。

(2)堿劑用量

堿劑是活性印花的固色劑,通常使用純堿和小蘇打。備漿時,色漿堿性不宜太強以避免染料過多水解;而在汽蒸或焙烘時,則要求花紋處于堿性狀態,使纖維素纖維的Cell-O-與染料鍵合,因此堿劑要在印前再加入。將純堿和小蘇打用量增加0.5%后,在天絲織物上刮樣,以常規工藝刮樣作標準(100%)進行比較,
