手机在线观看免费av_口述性高潮_h小视频_色乱码一区二区三区网站_精品99视频_成人精品一区二区三区视频_www狠狠_亚洲av成人片色在线观看高潮_av天天网_免费播放av_精品美女在线_亚洲视频精品一区_婷婷精品一区二区三区_啊┅┅快┅┅用力啊老师_日韩一级欧美一级

1．3．2方法二

將試樣放入測試箱體按標準測試法一樣的方式將試樣固定在托盤上，關上箱門，打開旋轉按鈕，使托盤加速旋轉，當速度達到最大轉速100r／arin，使托盤持續旋轉3min，再均勻減速到靜止，試樣靜置2min后進行靜態懸垂形態圖的采樣，得到輸出數據，將試樣拿出箱體。均勻抖動試樣后再次放入測試箱體，以同樣的速度和時間旋轉并靜置，然后拍攝第二幅靜態懸垂形態圖，每個試樣如此重復1O次，并分別記錄所需的數據。

1．3．3方法

將試樣放人測試箱體并將其固定在托盤上，以方法二同樣的速度使其旋轉，當速度達到最高時，同樣持續旋轉3min，再均勻減速直到靜止，將試樣靜置2rain后拍攝靜態懸垂形態圖，得到輸出數據后，試樣不拿出箱體，繼續以上述同樣的速度旋轉，同樣的時間靜置，再次拍得第二幅靜態懸垂形態圖，如此重復1O次，記錄下所得的相關數據，接著將試樣拿出箱體，至此為試樣的第一組測試。均勻抖動試樣后再次放人測試箱體，重復第一組測試方法，如此重復5組。

2結果與分析

根據上述三種方法測得的5種試樣的靜態懸垂形態圖及其懸垂形態參數，以波紋數為例來進行具體分析。

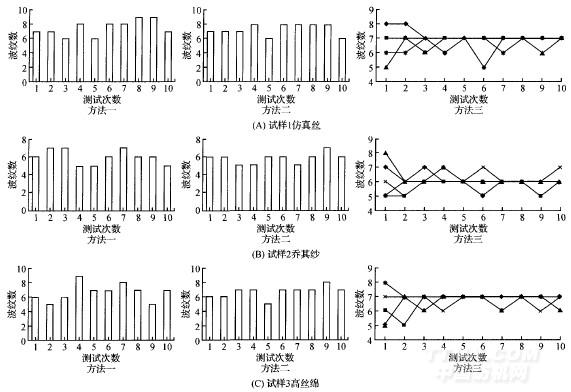

圖1顯示了每種試樣在三種方法下波紋數與測試次數之間的變化關系。由圖1可見，5種試樣在方法一下測得的波紋數有明顯的波動性，所得數據的重現性較差。方法二測得的波紋數具有一定的穩定性，其中5種試樣在方法二下波紋數的值出現的最高頻數分別為4、6、6、6、5，也就是說最高頻數所對應的波紋數在方法二測試中重復出現的比率分別為40，60，6O9／6，60，50。這一數值反應了所得數據的穩定性與重現性，但對于進一步的懸垂性研究，其數據仍然顯得不夠理想。方法三所得數據為各個試樣進行5組測試，每組測試重復10次取樣所得。由圖1中的各折線圖可知，每個試樣在5組測試中剛開始所得波紋數具有一定的波動性，隨著測試次數的增加，各組測試所得的波紋數趨于某個固定值，偶爾會出現較小的波動。這說明使用方法三，所得波紋數的再現性會隨著各組測試中重復次數的增加而變好，也為進一步的研究提供了可靠的數據來源。但在實際的應用中，方法三尤其是大量試樣的測試與研究時顯得較為繁瑣。

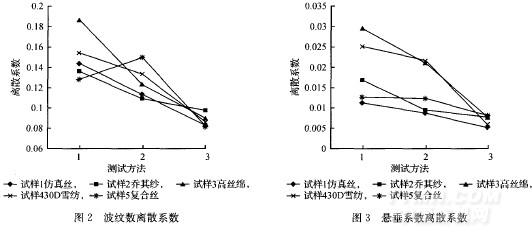

離散系數又稱變異系數，是衡量各觀測值變異程度的一個統計量。當進行兩個或多個觀測值變異程度的比較時，如果度量單位與平均數相同，可以直接利用標準差來比較。如果單位或平均數不同時，需采用標準差與平均數的比值來比較。本文中三種方法所涉及的總測試次數不同，因而在計算離散系數時選用后者。圖2和圖3分別顯示了5種試樣在方法一、方法二和方法三下波紋數和懸垂系數的離散系數。
